Búsqueda de datos empresariales en SharePoint 2013 – Parte I

Escrito por Martin Luis Lopez Requena - 25/01/2015

​En muchas ocasiones necesitamos presentar en nuestro sitio de búsqueda datos empresariales de otros orígenes (fuera de SharePoint) como pueden ser base de datos (SQL Server, Oracle, MySQL), ERP (Dynamics, SAP, ECI, NetSuite), CRM (Dinamics, SAP,Sugar), etc.

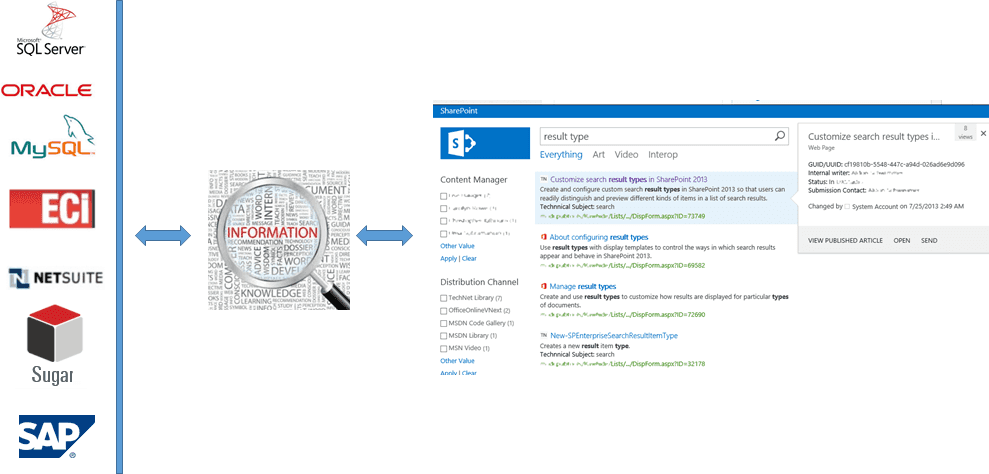

Imagen 1.- Muestra un gráfico ilustrativo para presentar datos de orígenes externos en SharePoint.

Esto es posible mediante la búsqueda de datos externos utilizando los servicios de conectividad empresarial, a continuación vamos a ver paso a paso como realizar dicha integración utilizado como conector un servicio web.

Paso 0 – Requisitos necesarios.

Para nuestro ejemplo es necesario disponer de las siguientes aplicaciones de servicio creadas en nuestro servidor.

Para más información de cómo crear dicha aplicación  http://technet.microsoft.com/es-es/library/jj683108(v=office.15).aspx

También es necesario tener instalado Microsoft SharePoint Designer 2013 que lo podemos descargar del http://www.microsoft.com/es-es/download/details.aspx?id=35491

Paso 1 - Preparación del servicio web de proveedores.

Disponemos en el código fuente del artículo un servicio web que devuelve un conjunto de proveedores codificado pero suficiente para nuestro ejemplo. Aunque existen muchas técnicas para publicar el servicio web, la más fácil en nuestro caso es copiar todo el contenido del fichero comprimido "WSProveedores.zip" en "C:\inetpub\wwwroot", para después crear el directorio virtual en IIS, para ello seguimos los siguientes puntos.

  • Copiamos el servicio web: Abrimos el fichero "WSProveedores.zip" con Winrar o equivalente y extraemos en la ubicación anteriormente mencionada.

Imagen 2.- Muestra del contenido del fichero comprimido del servicio web de proveedores.

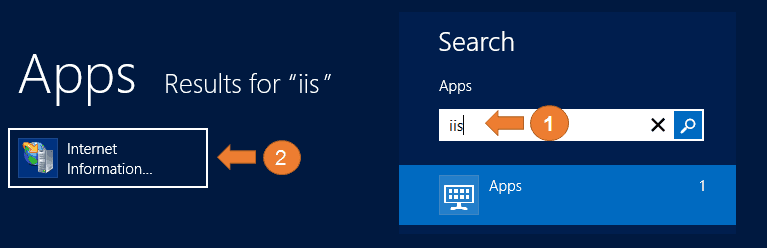

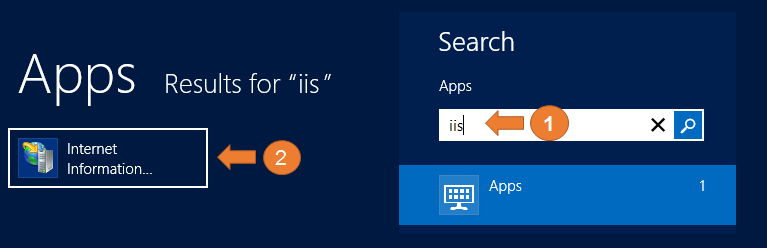

  • Creamos el directorio web. En el buscador del sistema operativo introducimos el texto  "IIS" y seleccionamos el icono de "Internet Information Server".



Nos posicionamos en el nodo de la lista de sitios del panel de navegación y pulsamos el botón derecho de ratón para seleccionar añadir sitio web (Add WebSite), después introducimos los siguientes datos en el formulario nombre del sitio (Site Name) "Web Services Proveedores", en pool de aplicaciones (.Net 2.0), ruta física (Physical Path) "C:\inetpub\wwwroot", puerto (Port) 9797 y pulsamos en aceptar (OK) para crear el sitio web.

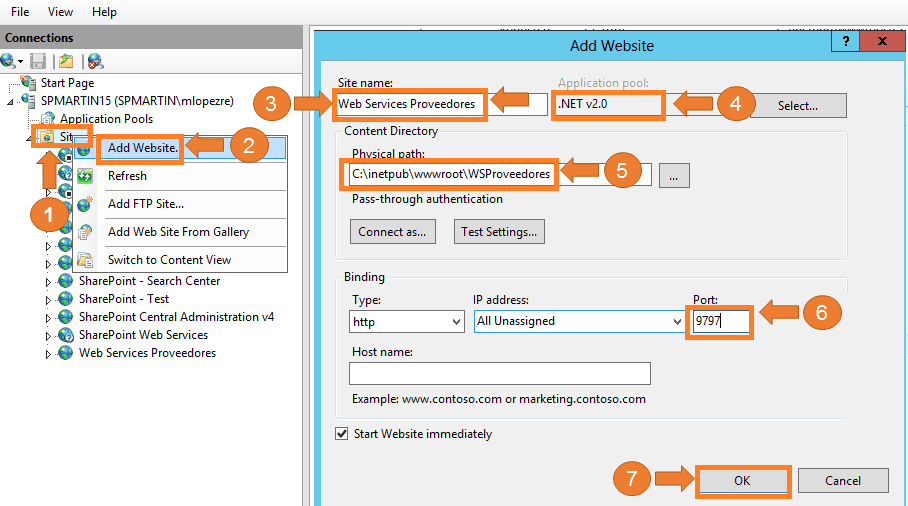

Imagen 3.- Muestra la ventana para crear un nuevo directorio virtual en IIS.

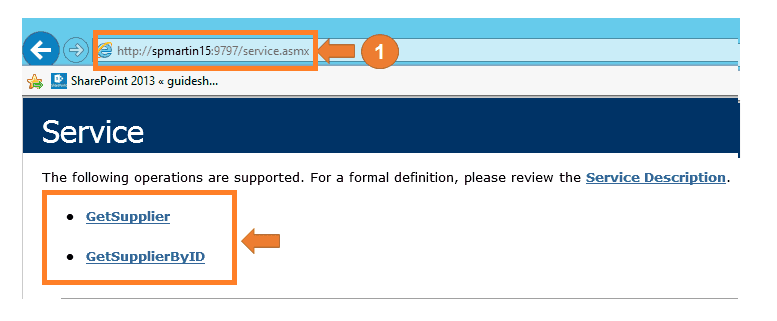

Imagen 4.- Muestra el servicio web de proveedores.

Paso 2 - Añadir credenciales al servicio de almacén seguro

Aunque podemos proteger nuestras conexiones con sistemas externos de muchas maneras, uno de los métodos recomendados es utilizar la aplicación de servicios de almacén seguros, para ello seguimos los siguientes puntos:

  • Abrimos la Administración central de SharePoint 2013. En el buscador del sistema operativo introducimos el texto "SharePoint 2013" y seleccionamos el icono de "SharePoint 2013".

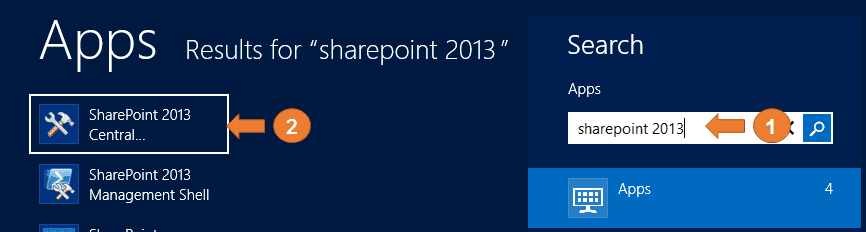

Imagen 4.-  Muestra el resultado de la búsqueda realizada de SharePoint 2013.

  • Abrimos el formulario de la aplicación del servicio de almacén seguro. Seleccionamos la opción de gestión de servicios de aplicaciones (Manage services applications) para posteriormente seleccionar nuestra aplicación de servicio de almacén seguro (Secure Store Services Application).

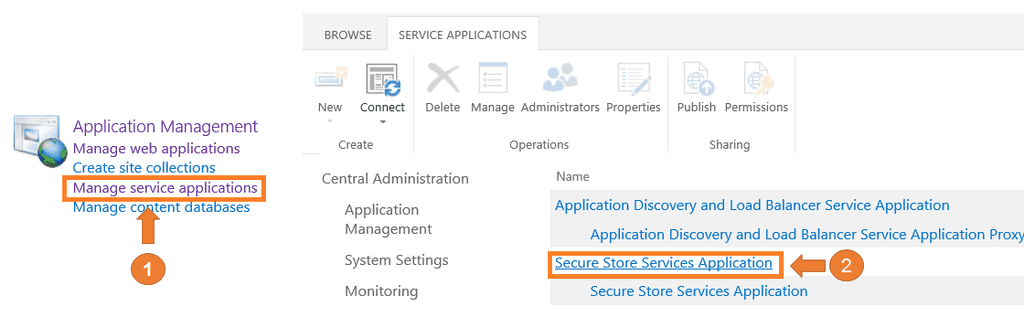

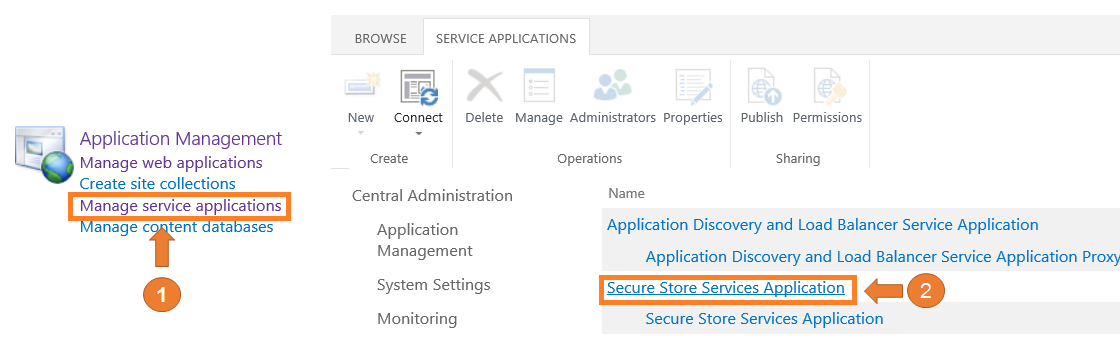

Imagen 5.- Muestra la página de las aplicaciones del servicio en el la administración central.

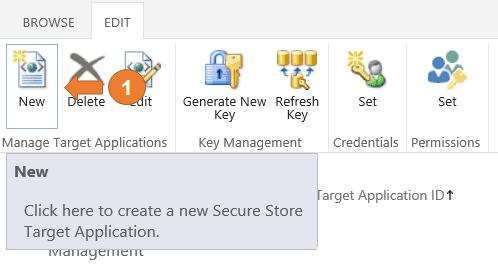

  • Creamos una nueva aplicación destino. Seleccionamos el botón de nuevo (New) en la cinta de opciones.

Imagen 6.- Muestra la cinta de opciones de la aplicación de servicios de almacén seguro (New).

Introducimos los datos solicitados. En nuestro caso en el identificador de la aplicación de servicio (Target Application ID), en el nombre a mostrar (Display Name) introducimos "ServiciosProveedores", en el campo de email de contacto (Contact E-Email) introducimos  martin@spmartin15.com, dejamos los demás campos con los valores por defecto y pulsamos el botón de siguiente (Next).

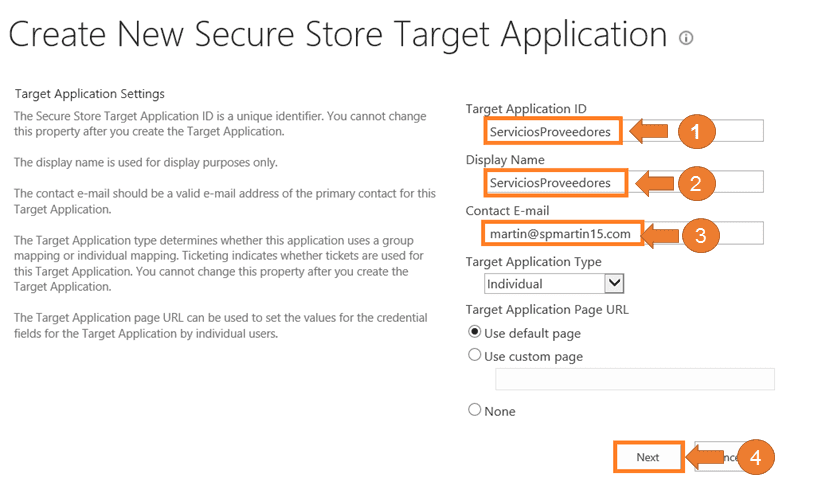

Imagen 7.- Muestra el primer formulario para crear una aplicación de destino.

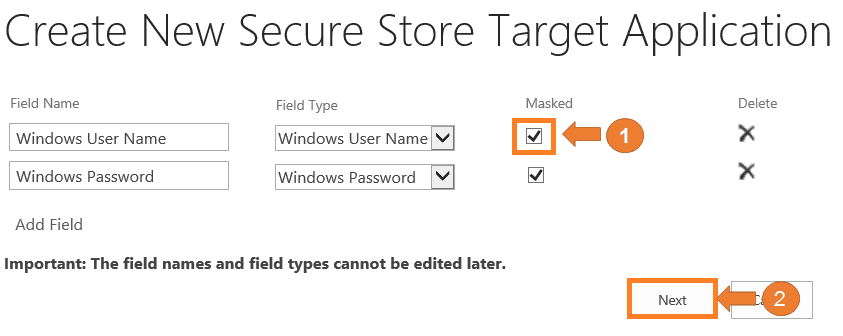

Marcamos el tipo de campo de nombre de usuario de Windows (Windows User Name) y pulsamos sobre el botón de siguiente (Next).

Imagen 8.- Muestra el segundo formulario para crear una aplicación de destino.

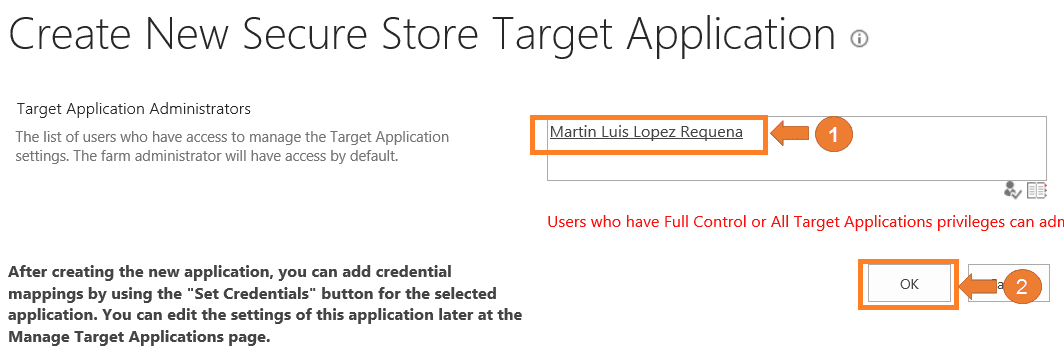

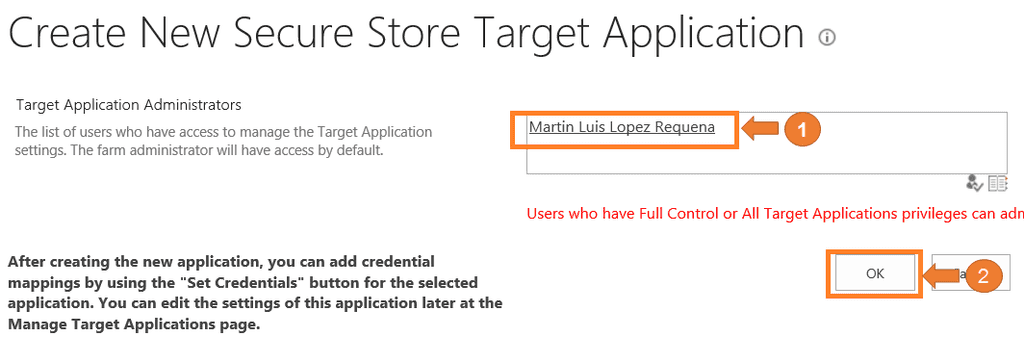

Introducimos la relación de usuarios que tienen permisos para la gestión de la configuración de la aplicación destino, en nuestro caso "Martin Luis Lopez" y pulsamos sobre el botón de aceptar (OK)

Imagen 9.- Muestra el formulario para asignar las credenciales.

  • Asignamos las credenciales a la aplicación de destino. Seleccionamos nuestra aplicación de destino "ServicioProveedores" y en la cinta de opciones pulsamos sobre el botón de asignar credenciales (Set).

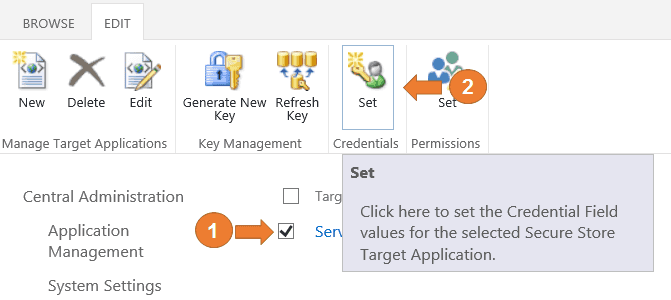

Imagen 10.- Muestra la cinta de opciones de la aplicación de servicios de almacén seguro (Set).

Introducimos los datos solicitados. En nuestro caso el propietario (Credential Owner) "Martin Luis Lopez", usuario de Windows "spmartin15\mlopezre", contraseña de Windows ********, y por últimos pulsamos sobre el botón de aceptar (OK)

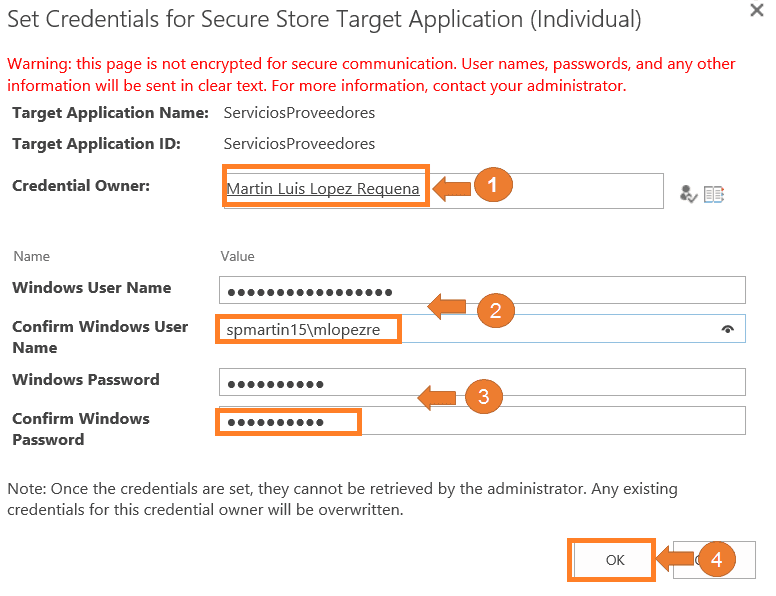

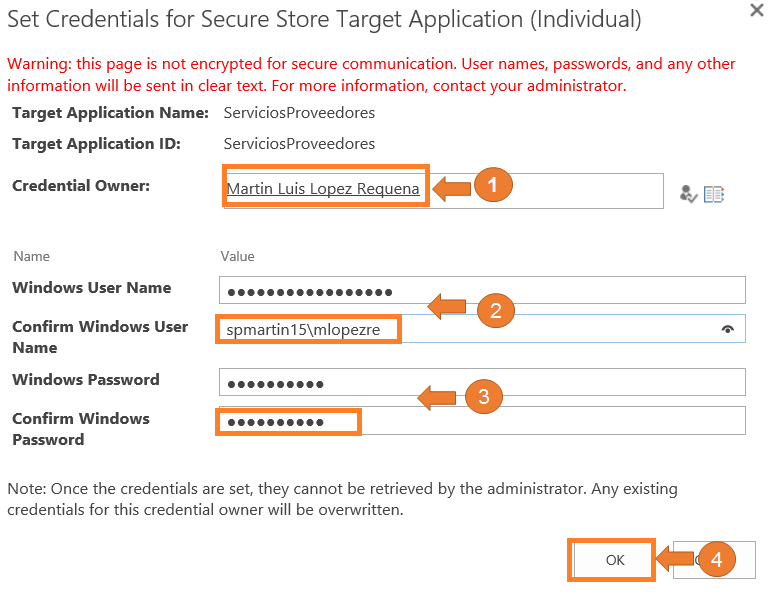

Imagen 11.- Muestra el formulario para asignar las credenciales en el almacén seguro.

Paso 3 - Creación del tipo de contenido externo.

Aunque podemos crear el tipo de contenido externo mediante código vamos a utilizar Microsoft SharePoint Designer 2013 por su facilidad, para ello seguimos los siguientes puntos:

  • Abrimos SharePoint Designer 2013. En el buscador del sistema operativo introducimos el texto de "Designer" y seleccionamos el icono de "SharePoint Designer 2013"

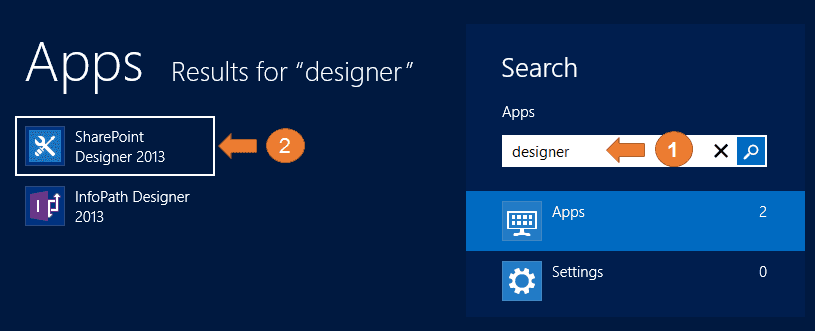

Imagen 12.- Muestra el resultado de la búsqueda realizada de Designer.

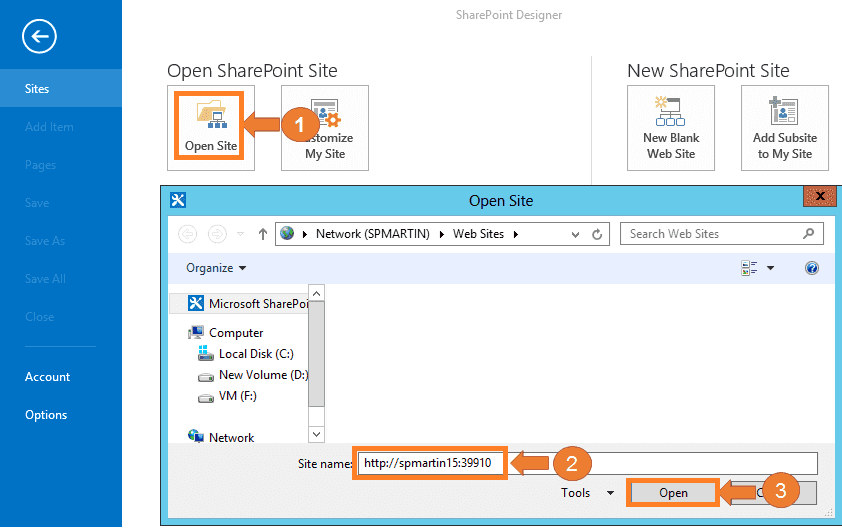

  • Abrimos nuestro sitio de búsqueda. Para ello pulsamos sobre el botón de abrir sitio (Open Site) introducimos la Url en el nombre del sitio (Site Name) en nuestro caso "http://spmartin15:39910/" y pulsamos sobre el botón abrir (Open).

Imagen 13.- Muestra el formulario principal de Microsoft SharePoint Designer 2013.

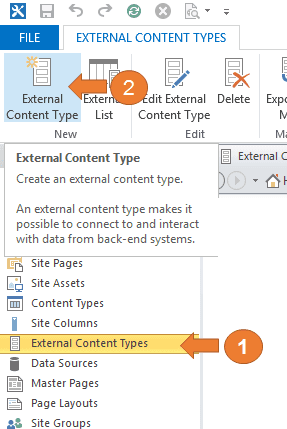

  • Creamos el nuevo tipo de contenido externo. En el panel de navegación seleccionamos el objeto de tipos de contenido externo (External Content Type), aparecerán los iconos correspondiente en la cinta de opciones y seleccionamos el primero de la categoría nuevo (External Content Type).

Imagen 14.- Muestra la cinta de opciones del objeto de tipos de contenido externo.

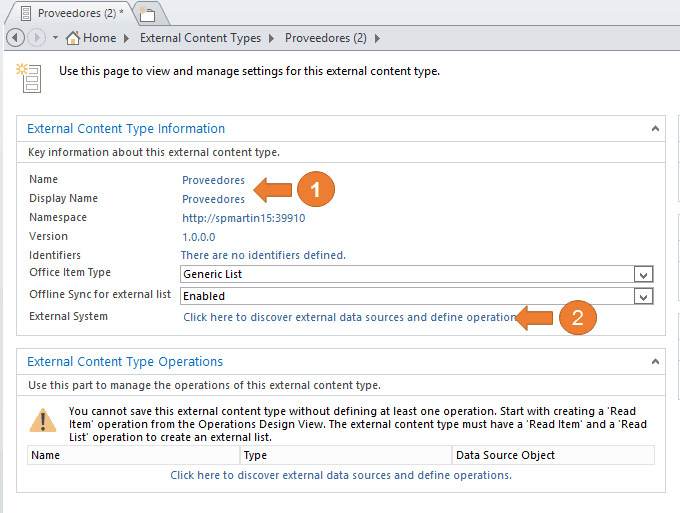

  • Datos básicos. Introducimos el valor "Proveedores" en los campos nombre (Name) y nombre a mostrar (Display Name), después seleccionamos el enlace del sistema Externo (External System).

Imagen 15.- Muestra el formulario del nuevo tipo de contenido externo.

  • Creamos la conexión. Pulsamos sobre el botón de añadir conexión (Add Connection) y seleccionamos el tipo de origen de datos, en nuestro caso  "WCF Services" y aceptamos pulsando el botón aceptar (OK), posteriormente introducimos los datos de la conexión, en nuestro caso  URL Servicio de metadatos (Metadata Connection Model) "http://spmartin15:9797/service.asmx?WSDL",  punto de enlace del servicio (Service EndPoint URl) http://spmartin15:9797/service.asmx,  nombre (Name) "SeviciosProveedores", utilizamos la credenciales almacenada en nuestro almacén seguro (Connect with impersonated Custom Identity) creado en el apartado anterior "ServiciosProveedor" y pulsamos sobre el botón de aceptar (OK).

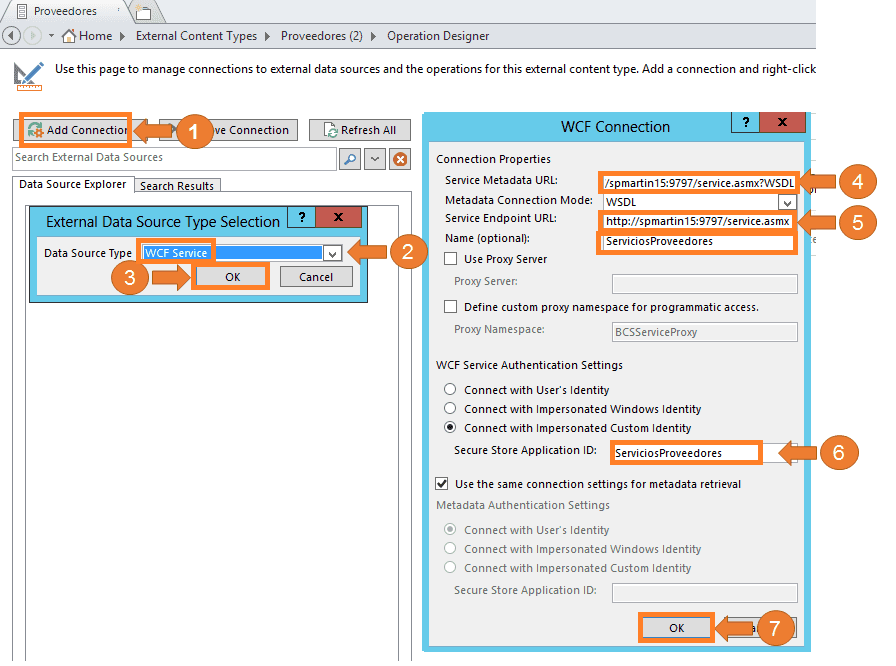

Imagen 16.- Muestra el formulario para crear una nueva conexión de datos externo.

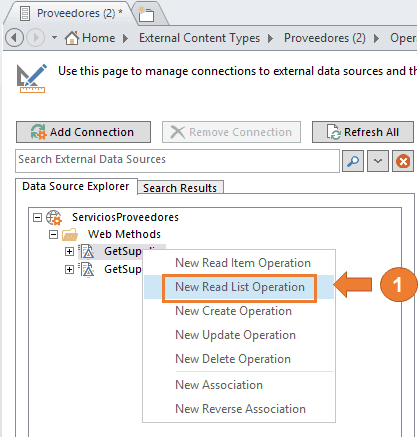

  • Creamos las operaciones. Aunque podemos crear todas las operaciones CRUD, en las búsquedas sólo necesitamos las operaciones de lecturas. Sobre el método "GetSupplier" pulsamos con el botón derecho del ratón y seleccionamos nueva operación de Lectura de Lista (New Read List Operation).

Imagen 17.- Muestra las operaciones de los métodos web  (New Read List Operation).

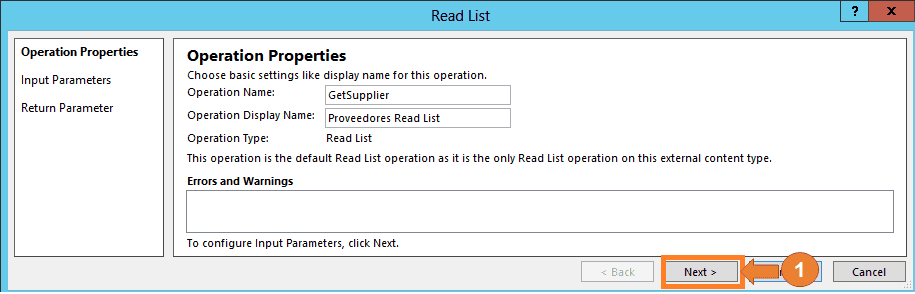

En la primera ventana del formulario (Operation Properties) dejamos los valores por defecto y pulsamos el botón de siguiente (Next).

Imagen 18.- Muestra el formulario de propiedades de las operaciones de lectura de la lista.

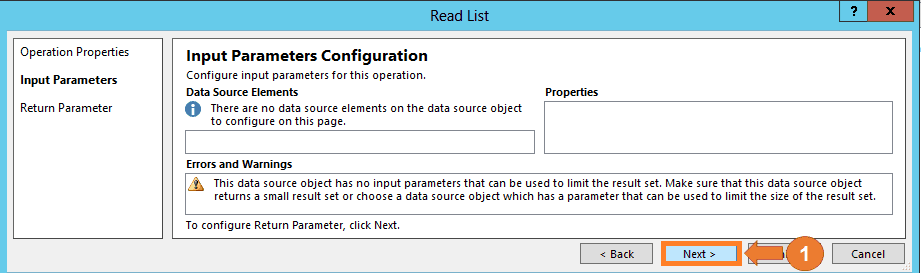

Aunque se recomienda por buenas prácticas introducir parámetros de entrada para limitar el número de elementos devuelto, en nuestro caso de ejemplo pasamos por alto esta advertencia pulsamos sobre el botón siguiente (Next).

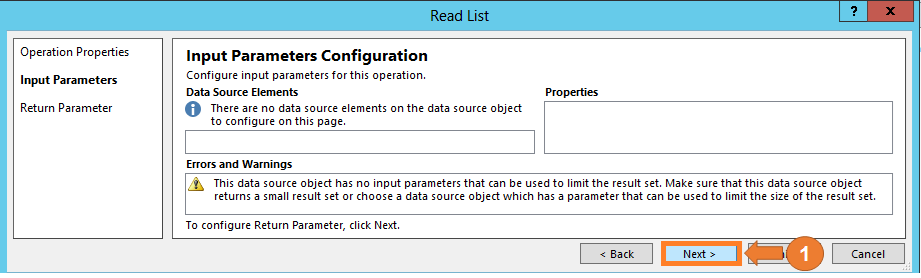

Imagen 19.- Muestra el formulario de parámetros de entradas en las operaciones de lectura de la lista.

En los parámetros de retorno Seleccionamos el campo "code", indicamos que es mapa a identificador (Map to identifier), también lo indicamos como identificador (Identificator), indicamos que lo muestre en un recogedor (Picker), y por último pulsamos el botón de finalizar (Finish).

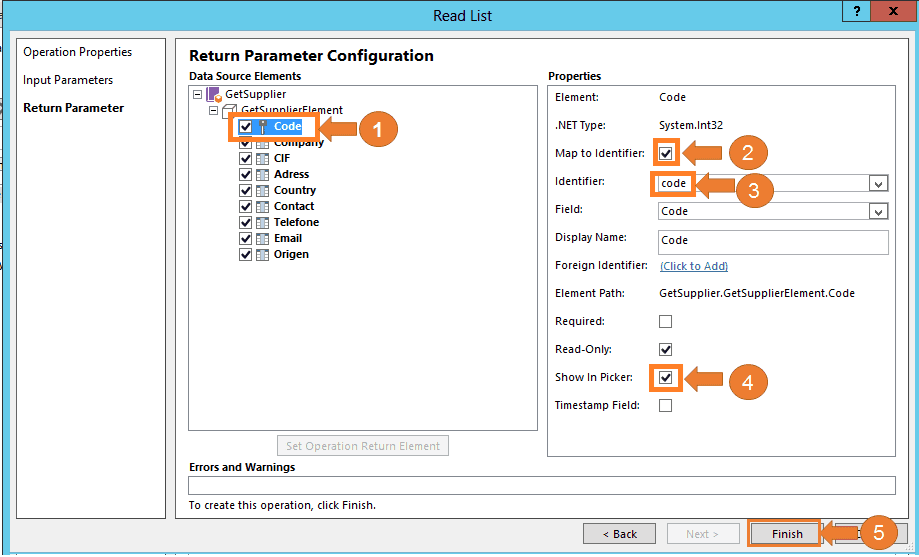

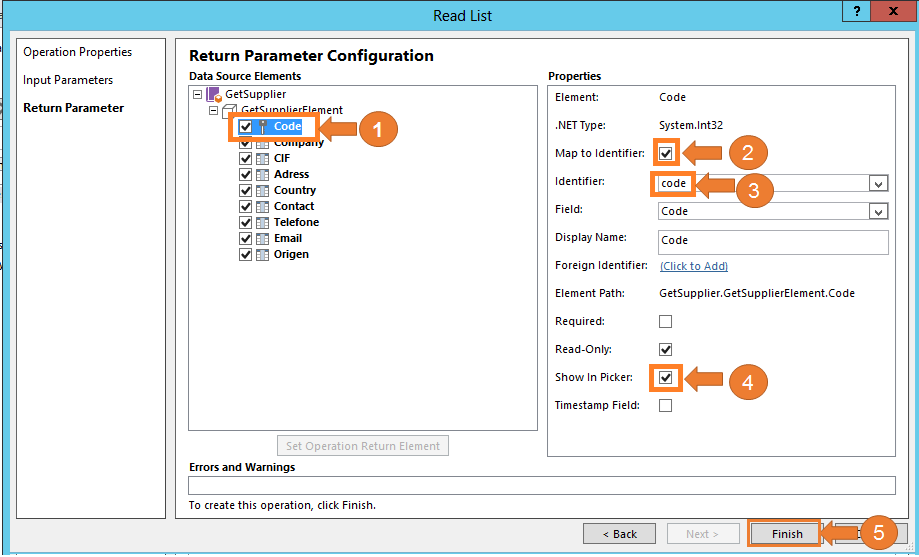

Imagen 20.- Muestra el formulario de parámetros de retorno en las operaciones de lectura de la lista.

Ahora creamos la operación de lectura de elemento.

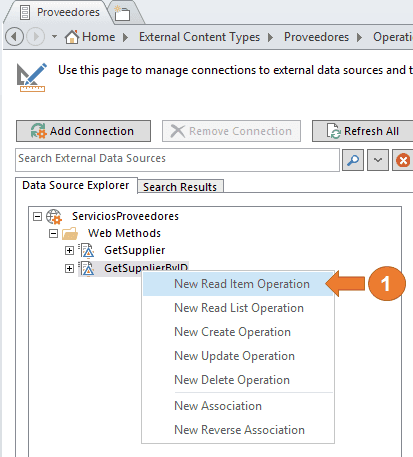

Sobre el método "GetSupplierById" pulsamos con el botón derecho del ratón y seleccionamos nueva Operación de Lectura de elemento (New Read Item Operation).

Imagen 21.- Muestra las operaciones de los métodos web (New Read Item Operation).

En la primera ventana del formulario (Operation Properties) dejamos los valores por defecto y pulsamos el botón de siguiente (Next).

Imagen 22.- Muestra el formulario de propiedades de las operaciones de lectura de la lista.

En los parámetros de entrada seleccionamos "code" como mapa a identificar (Map to identifer) y pulsamos en el botón de siguiente (Next).

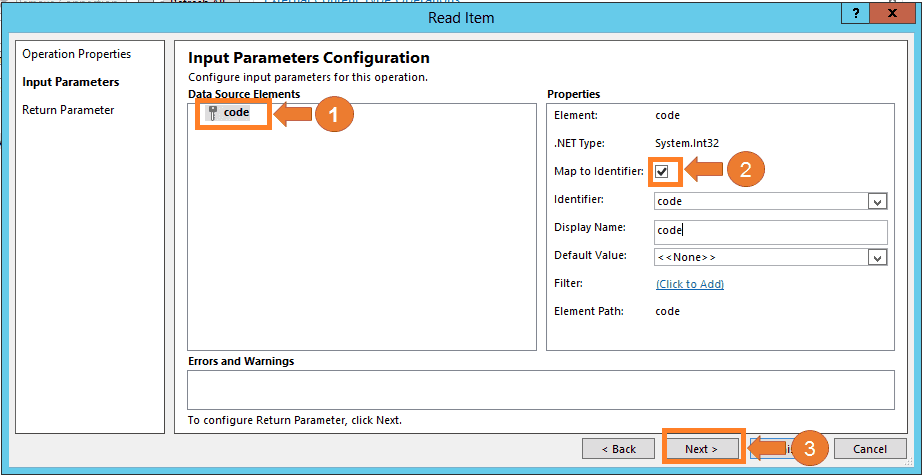

Imagen 23.- Muestra el formulario de parámetros de entradas en las operaciones de lectura de elemento.

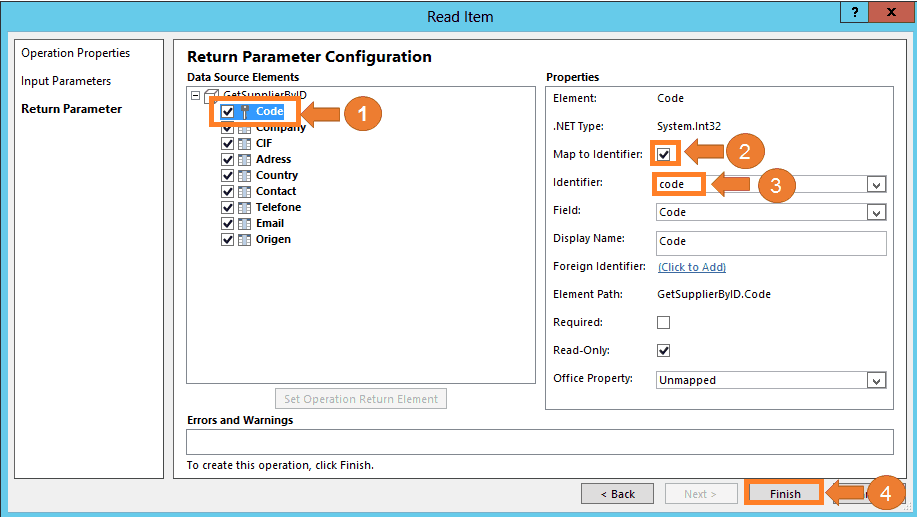

En los parámetros de retorno Seleccionamos el campo "code", indicamos que es mapa a identificador (Map to identifier), también lo indicamos como identificador (Identificator) y por último pulsamos el botón de finalizar (Finish).

Imagen 24.- Muestra el formulario de parámetros de retorno en las operaciones de lectura de un elemento.

  • Guardamos el nuevo tipo de contenido externo. Por último guardamos las acciones realizadas, para ello pulsamos sobre el botón representado con una imagen de un disquete situado en parte superior del formulario principal o pulsamos la combinación de teclas "Ctr+S".

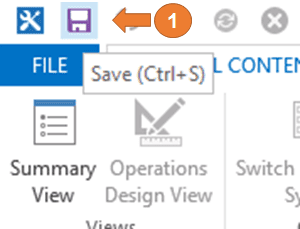

Imagen 25.- Muestra la opciones de guardado del SharePoint Designer.

Paso 4 - Configuración y Seguridad.

Para presentar los datos es necesario disponer de las páginas de perfil de los tipos de contenidos externo de proveedores y quien tiene acceso a ellos. Para ello seguimos los siguientes puntos:

  • Abrimos la administración central de SharePoint 2013. En el buscador del sistema operativo introducimos el texto "SharePoint 2013" y seleccionamos el icono de "SharePoint 2013".

Imagen 26.- Muestra el resultado de la búsqueda realizada de SharePoint 2013.

  • Abrimos el formulario de la aplicación de servicio conectividad a datos empresariales. En el caso de no estar en la página inicial de la Administración Central pulsamos sobre la imagen de SharePoint, seleccionamos la opción de gestión de servicios de aplicaciones (Manage services Applications) para posteriormente seleccionar nuestra aplicación de servicio de conectividad a datos empresariales (Business Data Connectity Services Application).

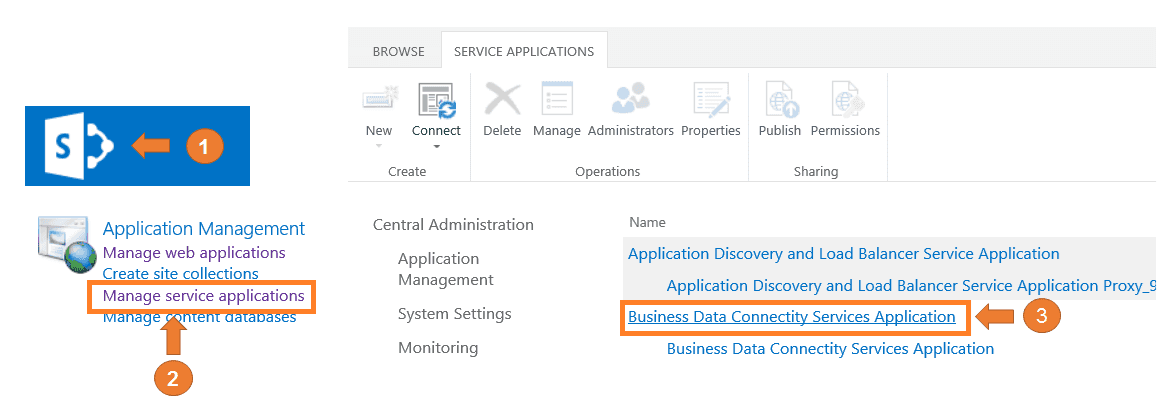

Imagen 27.- Muestra la página de las aplicaciones del servicio en el la administración central.

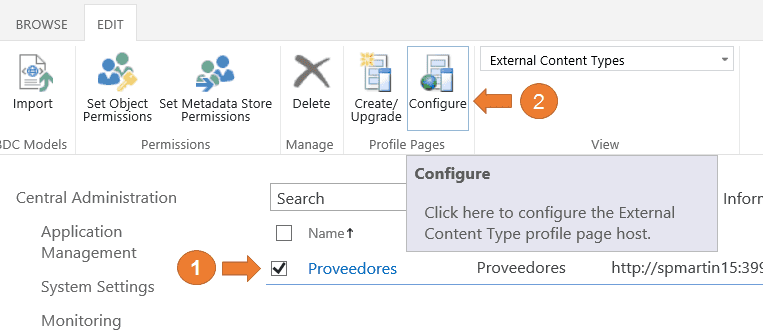

  • Activamos la creación de la página de perfil del tipo de contenido externo. Seleccionamos nuestro contenido externo creado anteriormente "Proveedores" y pulsamos sobre el botón de configuración "Configure" de la cinta de opciones.

Imagen 28.- Muestra los tipos de contenidos externo.

En el formulario de configuración seleccionamos la casilla de activar la creación de página de perfil (Enable Profile Page Creation) e introducimos la URL correspondiente del sitio de búsqueda en nuestro caso http://spmartin15:39910 y aceptamos los valores.

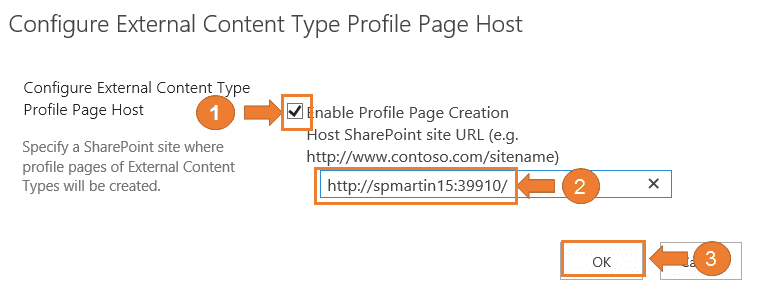

Imagen 29.- Muestra el formulario de configuración del origen de datos.

  • Creamos la página de perfil del tipo de contenido externo. Volvemos a SharePoint Designer 2013 concretamente a nuestro tipo de contenido externo "Proveedores" en caso de no estar abierto ver los pasos en el punto 3. En la cinta de opciones pulsamos sobre crear página de perfil (Create Profile Page).

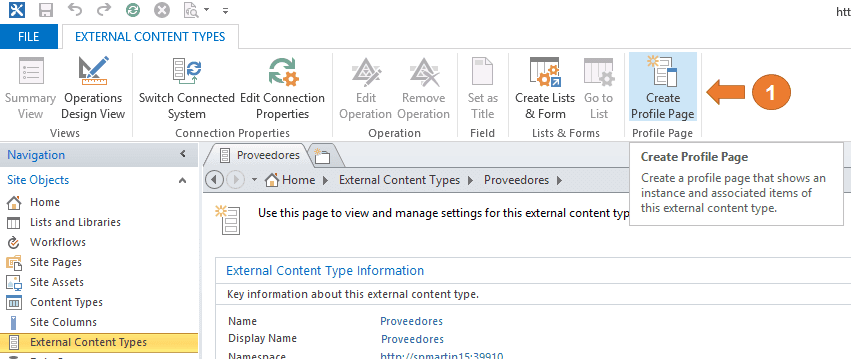

Imagen 30.- Muestra el formulario de tipo de contenido externo de proveedores.

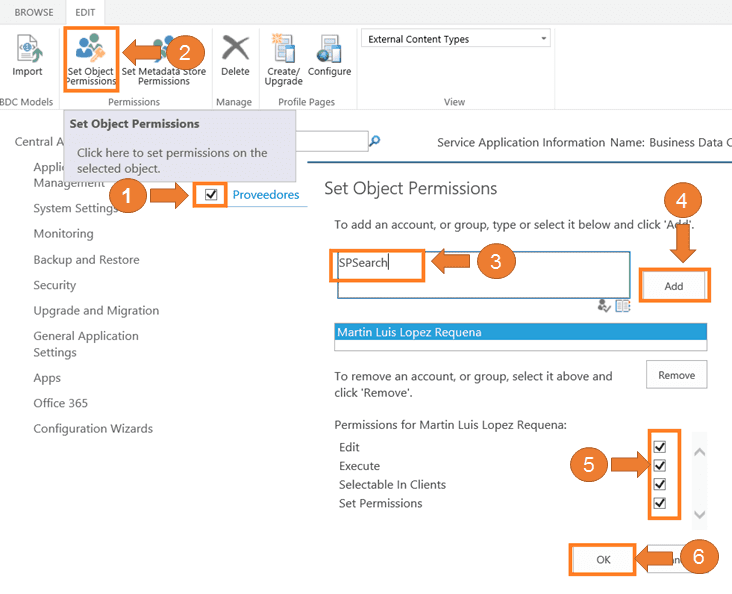

  • Introducimos los permisos para nuestro tipo de contenido externo. Volvemos a la Administración central, concretamente al formulario del servicio de conectividad a datos empresariales, seleccionamos el contenido de origen "Proveedores" y pulsamos sobre el botón coger los permisos del objeto (Set Object Permission), en el formulario asignamos los permisos necesarios y guardamos la información introducida.

Imagen 31.- Muestra el formulario de seguridad de tipo de contenido externo de proveedores.

Conclusiones

Si combinamos el motor de búsqueda con Business Connectivity Services (BCS) nos brinda grandes posibilidades de integración con datos empresarial sin ningún tipo de desarrollo personalizado en la mayoría de los cosas además de una gran facilidad y flexibilidad en su configuración. En el siguiente artículo de la serie, continuaremos realizando las configuraciones necesarias para aprovechar estas características de integración.



MARTIN LUIS LOPEZ REQUENA
SharePoint Solution Architect & Trainer at everis
