Adaptive Card Extensions en SPFx

Con la llegada de la última versión de SPFx (SharePoint Framework 1.13), aparece un nuevo tipo de componente, las Adaptive Card Extensions, que nos permitirán extender el modelo de dashboards y páginas de Viva Connections. El concepto que utiliza este nuevo componente es el mismo que veníamos utilizando hasta ahora con las Adaptive Cards, es decir, diferentes diseños visuales fáciles de crear a través de JSON (https://adaptivecards.io) y una lógica de negocio, bajo SPFx.

En este articulo vamos a crear una nueva extensión que se encargará de traer las próximas reuniones de nuestro calendario a través de @PnP/Graph y mostrará esos datos mediante un diseño simple de Adaptive Card.

¿Cómo empezamos?

En mi caso utilizaré Visual Studio Code, junto con la versión 1.13 de SPFx (detalles de cómo preparar un entorno de desarrollo de SPFx). Crearemos un proyecto utilizando el mismo comando que veníamos utilizando hasta ahora: "yo @microsoft/sharepoint" y a continuación tendremos que pasar por el asistente de creación seleccionando en cada paso las siguientes opciones:

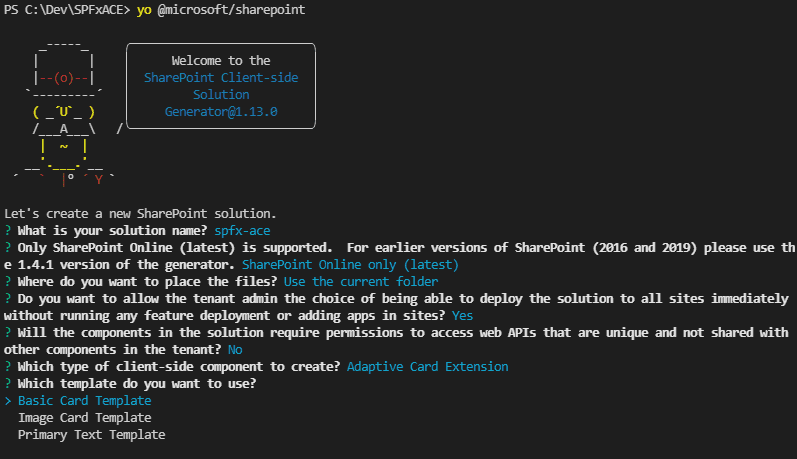

Imagen 1.- Asistente de creación de ACEs.

Utilizaremos el nuevo tipo de componente y la plantilla de "Basic Card Template".

Obtendremos una estructura muy familiar si estamos acostumbrados a trabajar con las anteriores versiones de SPFx.

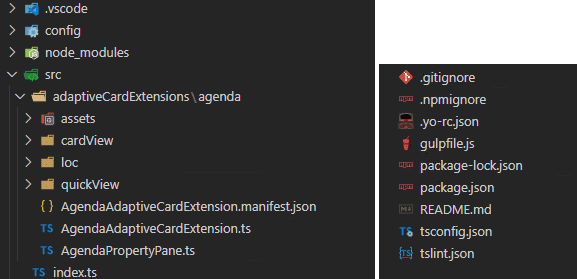

Imagen 2.- Estructura del proyecto.

Por defecto, tendremos una nueva extensión con visualización y lógica de ejemplo.

¿Cómo visualizamos el componente?

A partir de la versión 1.13 de SPFx el Workbench local ya no estará disponible, por lo tanto, debemos configurar nuestro proyecto para lanzar siempre el Workbench alojado en SharePoint Online. Para ello debemos ir a la carpeta "config->serve.json" y modificar el parámetro "initialPage" con la URL de nuestro tenant.

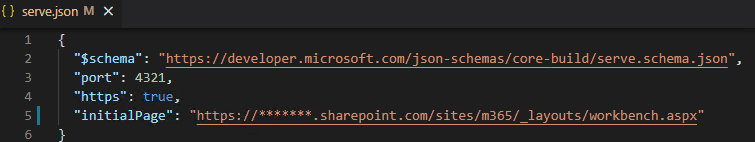

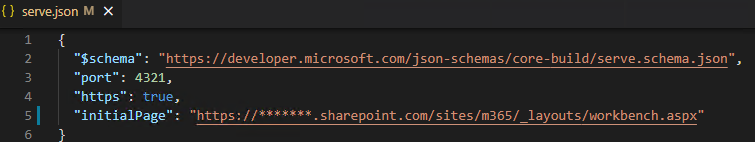

Imagen 3.- Cambio de Workbench.

Después de realizar esta acción, debemos lanzar el comando "gulp trust-dev-cert" y confirmar la comprobación de confianza en el certificado de desarrollo.

Finalmente, para lanzar nuestro proyecto, usamos "gulpe serve" y automáticamente se abrirá el Workbench y podemos añadir la nueva extensión de adaptive cards a la página.

Los cambios realizados en el código TypeScript o en la plantilla json, se verán reflejados sobre la marcha, solamente guardando los ficheros modificados.

¿Cómo cambiamos el diseño?

Debemos diferenciar dos partes en cuanto al diseño:

  1. La vista de tarjeta (CardView -> controlado en el fichero CardView.ts): objeto gráfico inicial que nuestro componente pintará en pantalla.

  2. La vista rápida o detalles (QuickView -> controlado en los ficheros QuickView.ts y QuickViewTemplate.json ): objeto gráfico que se pintará bajo demanda al interactuar con la tarjeta inicial.

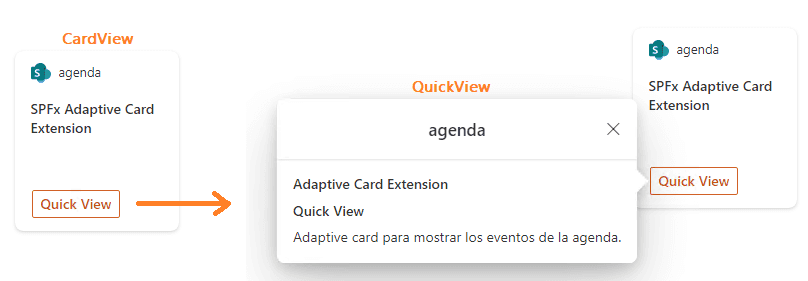

Imagen 4.- Interacción con la tarjeta.

Dentro de nuestro proyecto tendremos una carpeta llamada "quickView" donde estarán tanto el json para la adaptive card (QuickViewTemplate.json), como la parte de enlace con los datos (QuickView.ts). La plantilla json que vamos a utilizar tiene este formato: enlace a GitHub

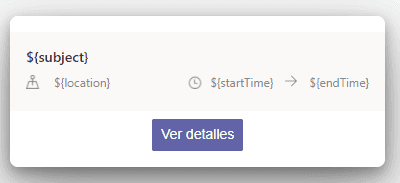

Imagen 5.- Previsualización de la plantilla json.

¿Cómo recuperamos los datos?

Dentro de la parte de negocio de nuestro proyecto debemos recuperar los datos del calendario mediante "@pnp/graph" y exponer estos datos a través del estado del componente hacia la plantilla json. Para ello necesitamos crear un método que se encargue de recuperar los datos desde Microsoft Graph:

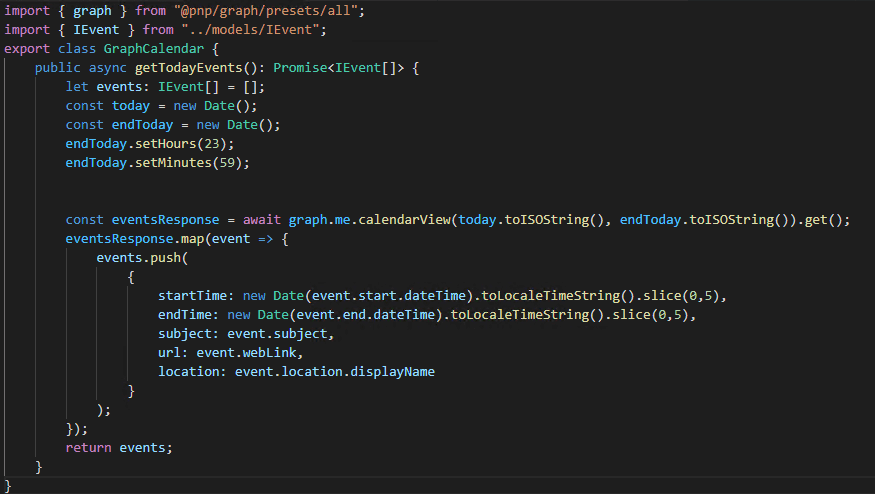

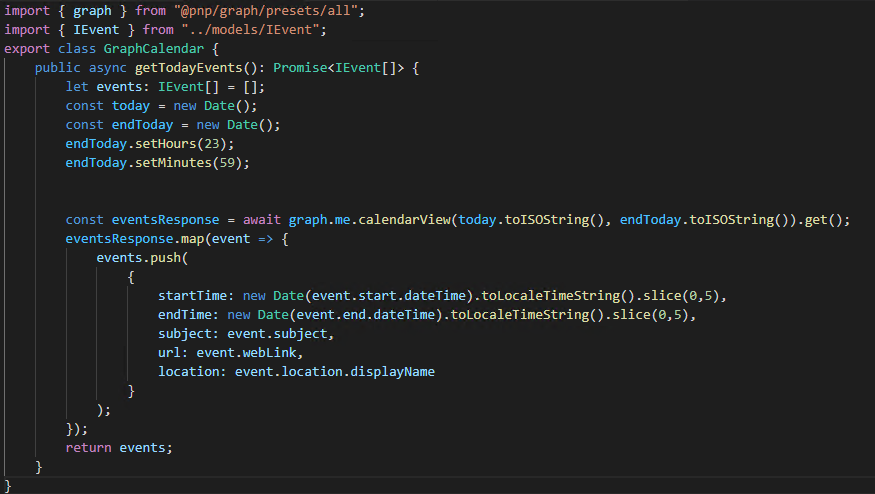

Imagen 6.- Método que recupera los datos desde Microsoft Graph.

Dentro del fichero principal de nuestra extensión (AgendaAdaptiveCardExtension.ts) tenemos el método OnInit donde podre llamar al método que recupera los eventos del calendario y posteriormente guardamos estos eventos en el estado del componente.

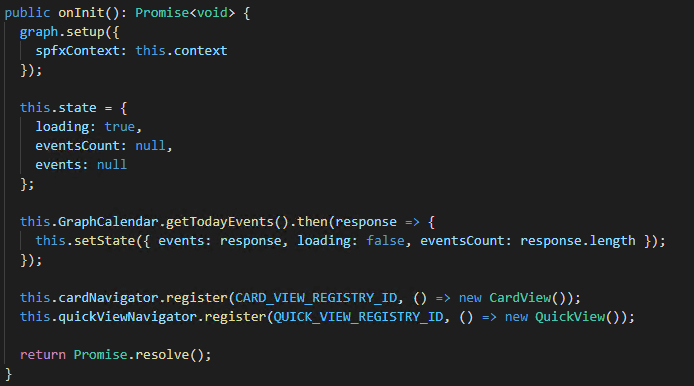

Imagen 7.- Recuperación de eventos y guardado en estado del componente.

Podemos utilizar la misma nomenclatura que veníamos usando hasta ahora con "this.setState({...})" en las soluciones de SPFx, definiendo previamente la interfaz que utilizará el estado del componente.

¿Cómo pintamos los datos mediante la plantilla json?

Una vez recuperados los eventos del calendario y guardados en el estado del componente, solo nos falta pintar esos resultados mediante la plantilla de adaptive card.

Por un lado, podemos controlar la vista de la tarjeta (CardView) mediante el fichero "CardView.ts", donde podemos controlar la visualización del título, descripción y botones de manera dinámica:

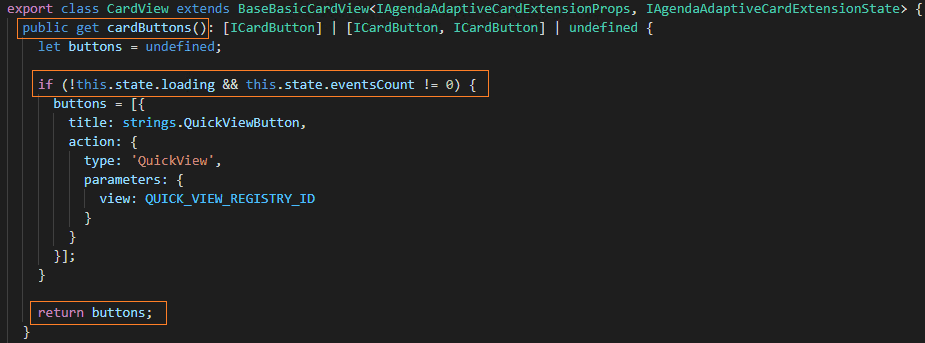

Imagen 8.- Código para muestra dinámica de botones en tarjeta principal.

Por otro lado, la vista rápida (QuickView) la podemos controlar mediante la plantilla json creada anteriormente, de manera dinámica utilizando la siguiente nomenclatura:

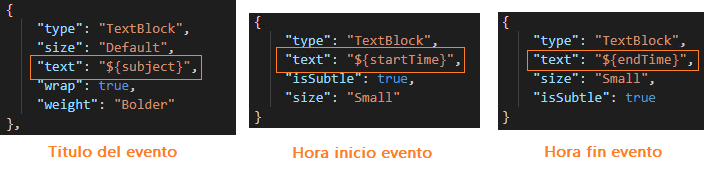

Imagen 9.- Reemplazo de valores dinámicos en plantilla json.

Al igual que en la vista rápida, el enlace de los datos lo realizamos a través del método "data()" dentro del fichero "QuickView.ts". En este caso recuperamos los datos del estado:

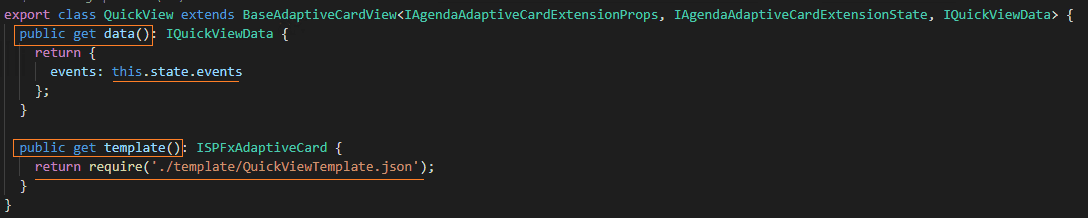

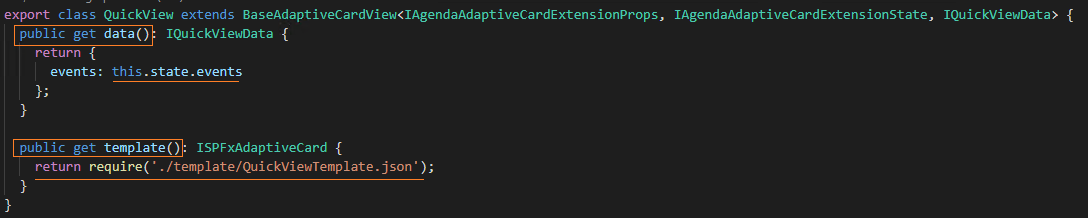

Imagen 10.- Enlace de datos desde estado a plantilla json.

¿Y el resultado final?

Lanzamos el comando "gulp serve", añadimos el componente al Workbench y voila, nuestra primera personalización de Viva Connections mediante Adaptive Card Extensions:

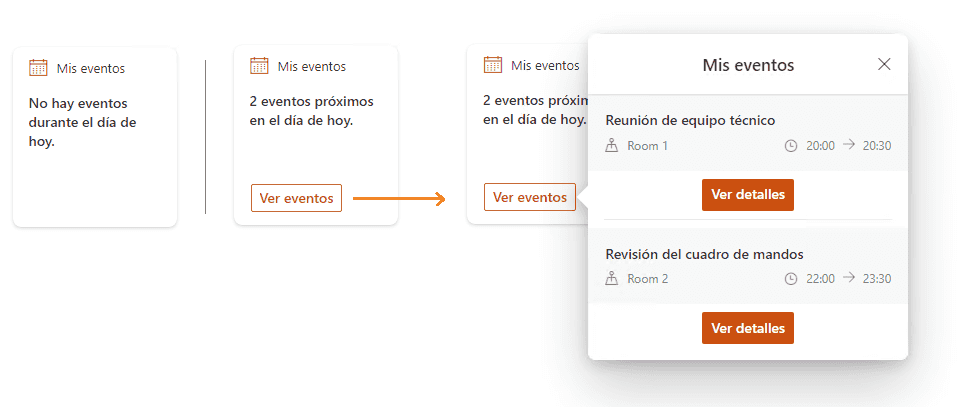

Imagen 11.- Funcionamiento final del componente.

Tenemos muchas posibilidades en cuanto a los formatos y diseños de las tarjetas; textos dinámicos, botones que cambian de color o estado según lógica de negocio, contenido compuesto por imágenes, videos, texto, carruseles, etc. (ejemplos de diseño).

Ya no tienes excusas para no diseñar tu primer componente de adaptive cards.

Consideraciones:

  • Podemos utilizar this.properties y this.state igual que lo hacíamos hasta ahora con las soluciones de SPFx.

  • Podemos configurar propiedades nuevas en el panel de propiedades mediante el método "getPropertyPaneConfiguration()" igual que lo hacíamos hasta ahora con las soluciones de SPFx.

  • Podemos utilizar el método "this.setState({...})" por lo tanto es posible hacer uso del concepto de "lazy loading" o cargas asíncronas de datos.

  • El empaquetado y distribución de la solución se realiza con los mismos comandos que veníamos utilizando hasta ahora con SPFx (gulp bundle --ship y gulp package-solution --ship).
