Azure Load Testing, llevando al extremo tus arquitecturas cloud

Cuando diseñamos una solución de arquitectura software, un punto importante para tener en cuenta es, ¿Cómo de Resiliente es mi aplicación? ¿Se va a comportar de forma correcta bajo situaciones de estrés? ¿Se ruperará de un Fail -- Over?

Estas preguntas se habían dejado un poco a un lado con la llegada de los servicios Cloud, auto-escalados y en muchos casos sin límites como los servicios Serverless, pero nada más lejos de la realidad, si colocamos mal las piezas y no alineamos los escalados de todos los componentes podemos nosotros mismos provocar cuellos de botellas y problemas serios en nuestros sistemas.

Concepto de Resilencia

Por definición la Resilencia es la "Capacidad que tiene un determinado sistema informático o tecnológico para poder recuperarse satisfactoriamente de un fallo, al tiempo que conserva la fiabilidad del servicio."

A mí me gusta bajarlo un poco más a tierra y basarme en los siguientes parámetros para saber si mi arquitectura es flexible y resiliente:

• Redundancia de los datos por región.

• Auto-escalado para accesos masivos.

• Posibilidad de integración en red privada.

• SLA 99,9%.

• Avg Time < 1seg.

• Acceso autenticado de los datos.

• Monitorización 360º de las ejecuciones.

• Always on.

• Plan B y Plan contra Fail Over.

Como veis, soy un pelín ambicioso y yo cuando diseño una solución no me quedo en el escalado solo para ver si somos Resilientes, sino que tenemos que pensar en la Observabilidad, tener un Backup de tus procesos, poder trabajar en modo offline si fuera preciso..., vamos un completo.

Trabajemos con un ejemplo, será mucho más visual

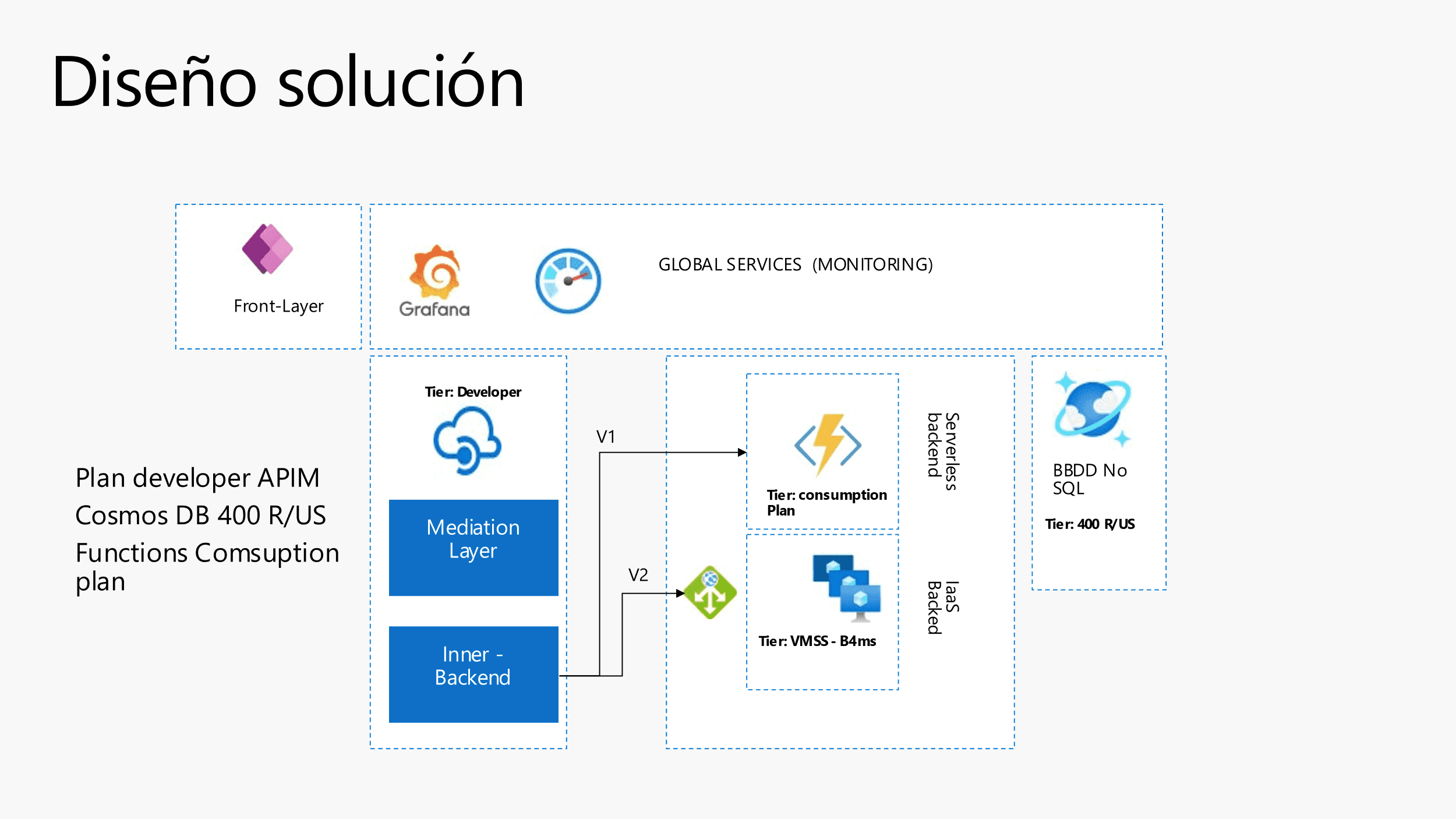

Pensemos que nos piden hacer una solución para puntuar sesiones técnicas en un evento, que permita introducir votos a las sesiones, y devolver los mismos por un API Rest para poder diseñar una solución frontal o mobile.

• Servicio API Rest

Para este punto nos vamos a decantar por usar Azure API Management, que nos va a dar libertad para desacoplar el diseño de nuestro backend, de nuestros frontales. Además, vamos hacer un poco de trampas y vamos a desplegar el API de Rating en dos capas:

• La capa de Mediation Layer, que dará servicio 100% a un conector personalizado que podemos exponer en el Power Platform, para que nuestros compañeros de Front puedan diseñar un Power Apps o un Power Pages . La capa de Inner dará conexión con nuestro backend aún por escoger.

• Backend de la solución

Mi equipo está muy indeciso porque tengo un gran Arquitecto de plataforma que confía mucho en los servicios de Infraestructura de Azure y quiere optar por una arquitectura de backend muy clásica basada en IaaS, y por otro lado mi equipo de desarrollo cree más en un framework basado en Azure Functions.

Por este motivo tenemos dos opciones:

• Que nuestro backend fuera un IaaS con .Net Core, y redundado en un Cluster con un Load Balancer por encima para no tener problemas de escalado.

• Confiar en el escalado de nuestras queridas Azure Functions, y desplegar un escalado por Consumo, 100% serverless y despreocuparnos del escalado.

• **Modelo de Base de datos y monitorización

  En este punto hemos tenido muy poca discusión, y Azure CosmosDB nos da el servicio que queremos para alojar nuestros datos y proveer los datos de forma correcta al API Rest. Por otro lado monitorizaremos todo el sistema con Grafana y Azure Monitor, para tener una monitorización en matriz de la Infraestructura y de las trazas de nuestros servicios.

Hagamos una pequeña prueba con Postman para ver como funciona

Sin entrar mucho en detalles de implementación, que daría para 3 artículos, vamos a ver los puntos clave, y probar de forma manual nuestra solución.

Prueba del API Rest publicado en APIM

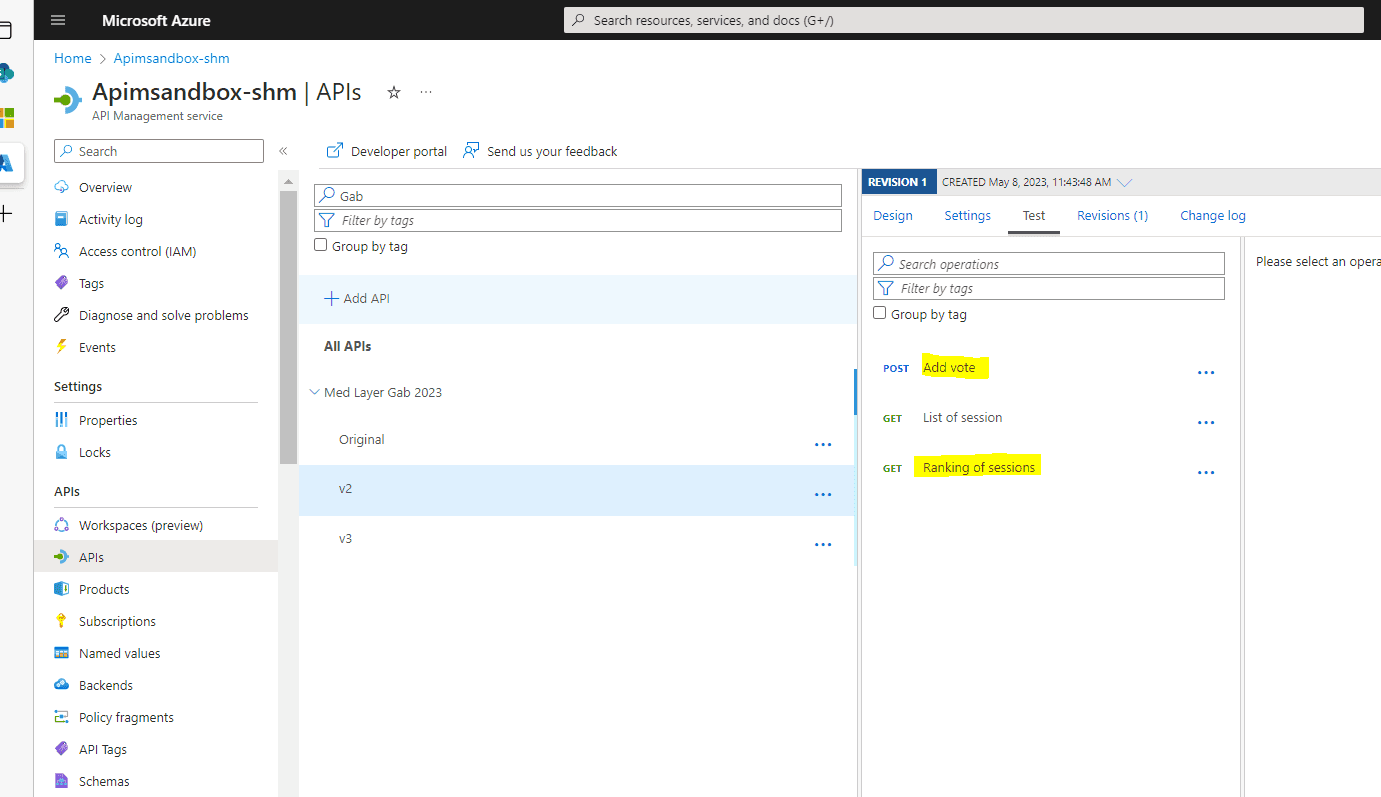

La puerta de entrada a nuestro frontal va a ser el Azure API Management, y en concreto un servicio API Med Layer que va a tener 3 metodos:

• Add Vote: Método para añadir un voto a una sesión.

• List of Session: Listado de las sesiones que se pueden votar.

• Ranking of Session: Ranking de las sesiones ordenadas por más votos.

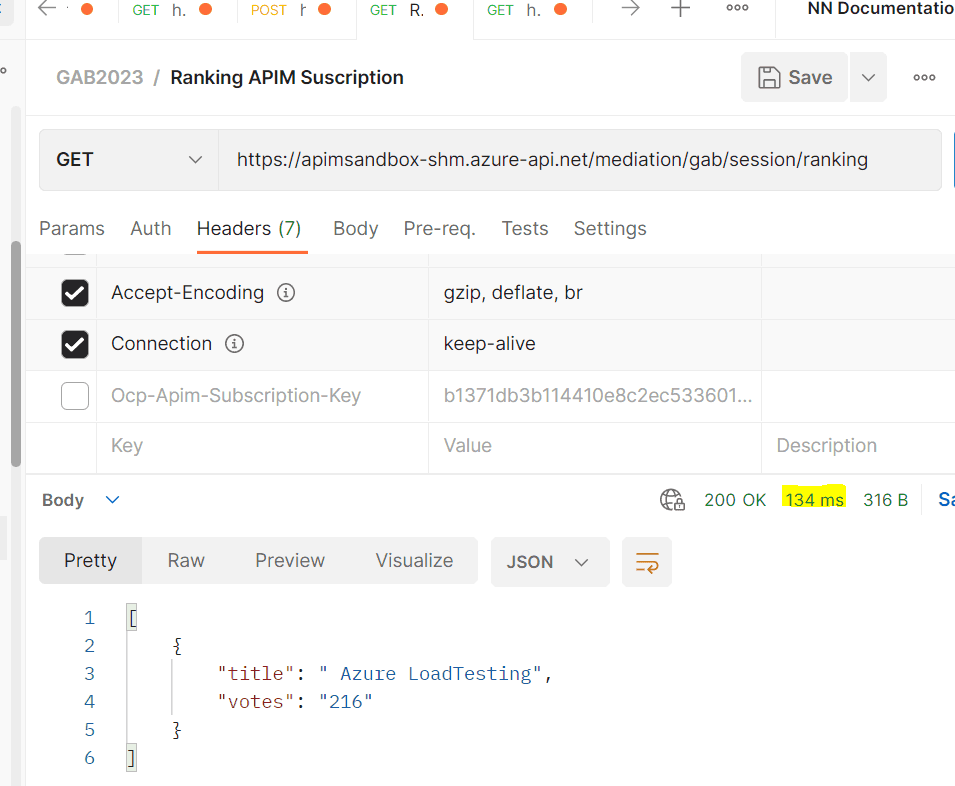

Si hiciéramos una llamada por Postman manual a este servicio, ya conectado a nuestro backend tendríamos un tiempo medio de unos 190ms para la lectura, y de 290ms para la escritura. Si nos guiamos por mi definición previa de Resilencia ambas operaciones están por debajo del 1s y al menos de forma unitaria, estan dentro de los parámetros de rendimiento esperados.

Prueba Instanciando directamente la FX

Vamos a probar a mano por ahora la opción B de Backend en un modelo Serverless, que en mi caso es la favorita, aunque luego daré algún dato de comparación con VM's.

En este caso si por Postman llamamos de forma pública al servicio de Fx tenemos una latencia media en lectura de 90ms, y de escritura de 190ms.

En ambos casos vemos que la latencia que metemos por añadir APIM es de alrededor de 100ms, tiempos por ahora nada formales porque hemos hecho pruebas muy manuales, pero por ahora no vemos que sea mala la performance en concreto de APIM, vamos a ver en % quien mete más tiempo a las operaciones si Fx o CosmosDB.

Revisión consultas en Cosmos DB

Para descartar que nuestro código no sea optimo, vamos comprobar desde el Cosmos DB las dos grandes operaciones y los tiempos que consume la BBDD.

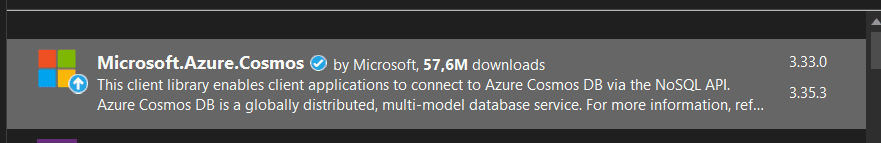

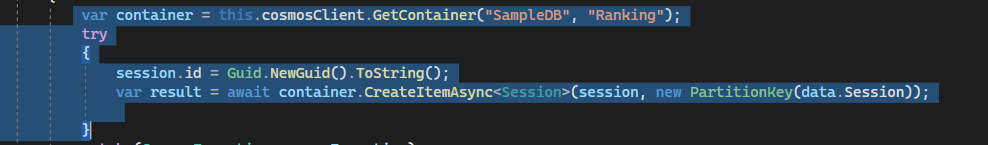

• Inserción de un voto La Fx está desarrollada con Net Core, y uso el paquete Nuget Microsoft.Azure.Cosmos , ya que el binding de CosmosDB con las Azure Functions V4, me daba un bug para la versión Net Core 6.

La inserción es un código muy estándar en el cual no aplico nada de lógica de negocio.

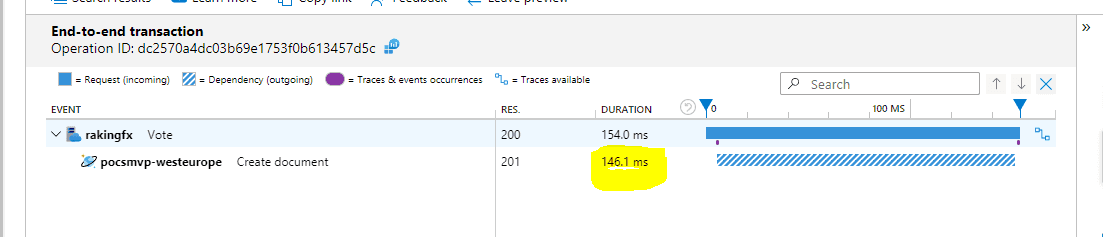

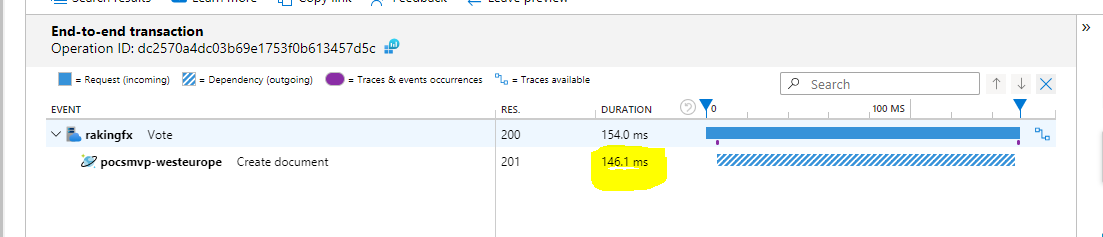

Si hacemos uso de Application Insight para ver la latencia media al insertar un elemento en CosmosDB, vemos que para 400 R/us por ahora la base de datos gasta prácticamente el total del tiempo de inserción.

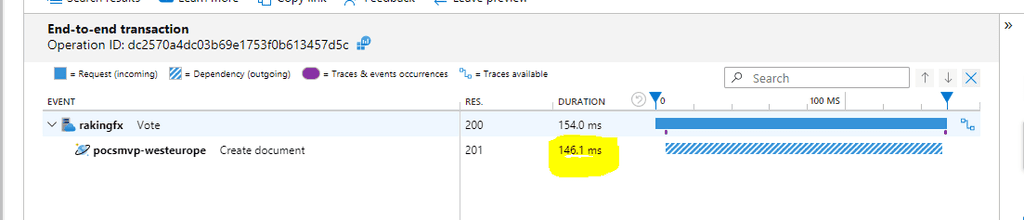

Para un tiempo concreto de 154ms de escritura, 146ms han sido para escribir en CosmosDB, lo cual podemos deducir que nuestro código mete muy poca latencia y es poco optimizable.

• Lectura del Ranking

La lectura la he implementado con una query muy muy sencilla del tipo "SELECT * FROM c ", que se, va a tener mal escalado a la larga porque recupera todos los documentos, pero que por ahora para un total de 300 documentos iniciales que he cargado en CosmosDB se lleva más o menos la mitad de esos 90ms en media.

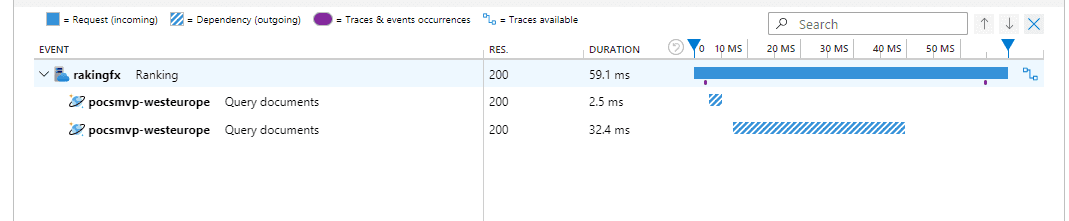

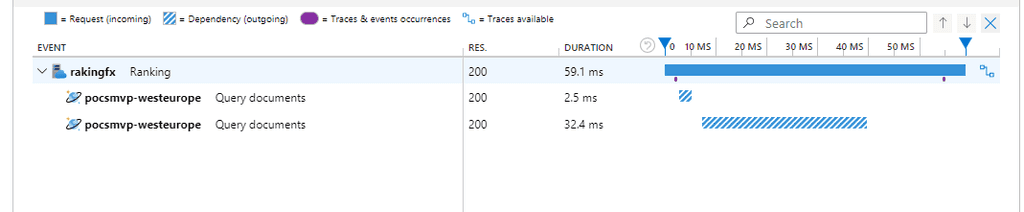

Por ejemplo para para una petición concreta de 54ms , el CosmosDb se ha gastado 32.4ms.

Este método está programado mal aposta, para comprobar que cuando hagamos pruebas de carga mas completas, y sobre todo sobrecarguemos la BBDD la latencia se va a disparar y tendremos un rendimiento peor.

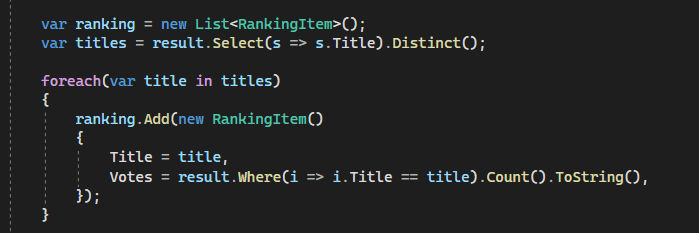

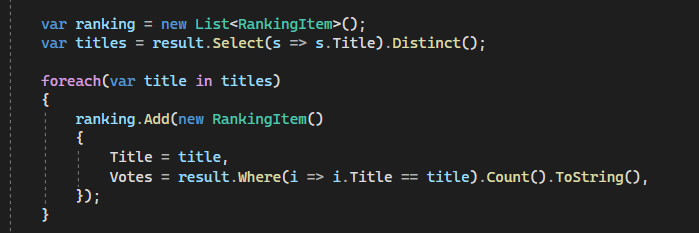

Si analizamos el código, a la salida de la Query en CosmosDB, aplicamos en memoria una instrucción LinQ, para agrupar las sesiones por "Id Sesión", lo cual con 200 no dará problemas, pero si cargamos 2 millones de documentos, podemos tener problemillas.

Introducir Azure Load Testing para probar a lo grande el rendimiento

La radiografía anterior ha sido divertida, y ya de primeras vemos que podemos tener un cuello de botella en la Base datos por una query mal optimizada, y sin pensar tampoco mucho el escalado Serverless de nuestro backend, puede hacer sufrir también a la BBDD que tiene un escalado fijo.

Para salir de dudas, desde febrero de 2023 tenemos en GA un servicio genial que se llama Azure Load Testing, y para los nostálgicos viene a cubrir el vacío que nos dejo en nuestro Azure Devops perder los Load Test de Visual Studio.

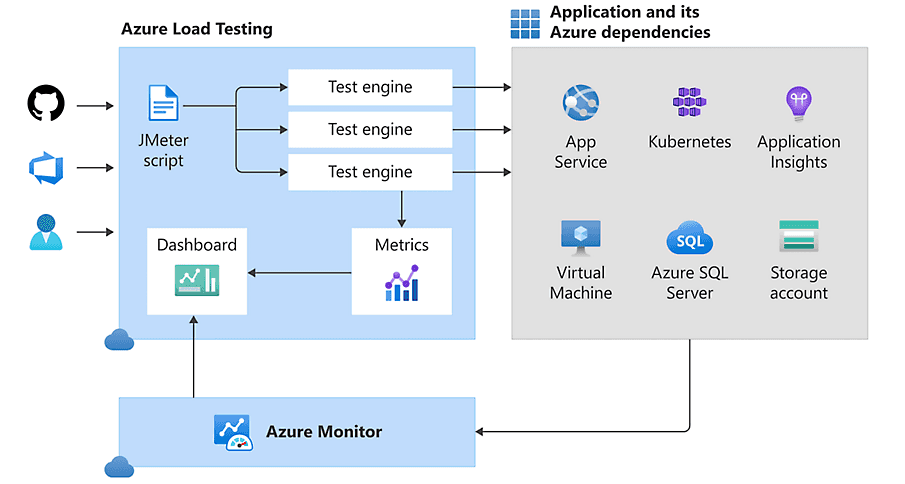

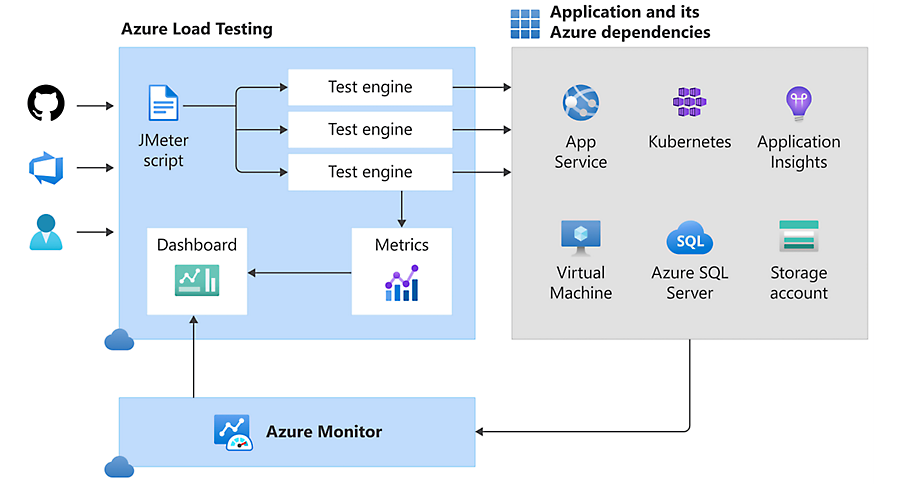

Este servicio nos va a permitir lanzar pruebas de rendimiento y como veremos ahora sobre el ejemplo además monitorizar en dashboard todas las piezas de nuestra arquitectura, sin necesidad de hacer todo lo que he hecho yo manualmente para comprobar mi solución.

Azure Load Testing, permite lanzar test basados en fichero JMeter, que podemos desarrollar en local, o bien usar la UI de Azure para generar nuestras pruebas. Un Engine para Load Testing, lo podemos entender como unidades de escalado dentro de nuestros Test, o lo que es lo mismo a más Engine, más paralelismo de nuestras ejecuciones. Con esto podemos simular atacar desde varios orígenes al sistema, y duplicar los hilos de prueba.

Que decir que este servicio esta 100% integrado con Azure Devops y GitHub, por lo que podemos conectar a nuestros Pipeline de despliegue nuestras validaciones de rendimiento mediante Azure Load Testing.

Creando nuestro primer test por Azure Portal

Una vez hemos creado el servicio en el portal de Azure, crear un Test es lo más sencillo del mundo.

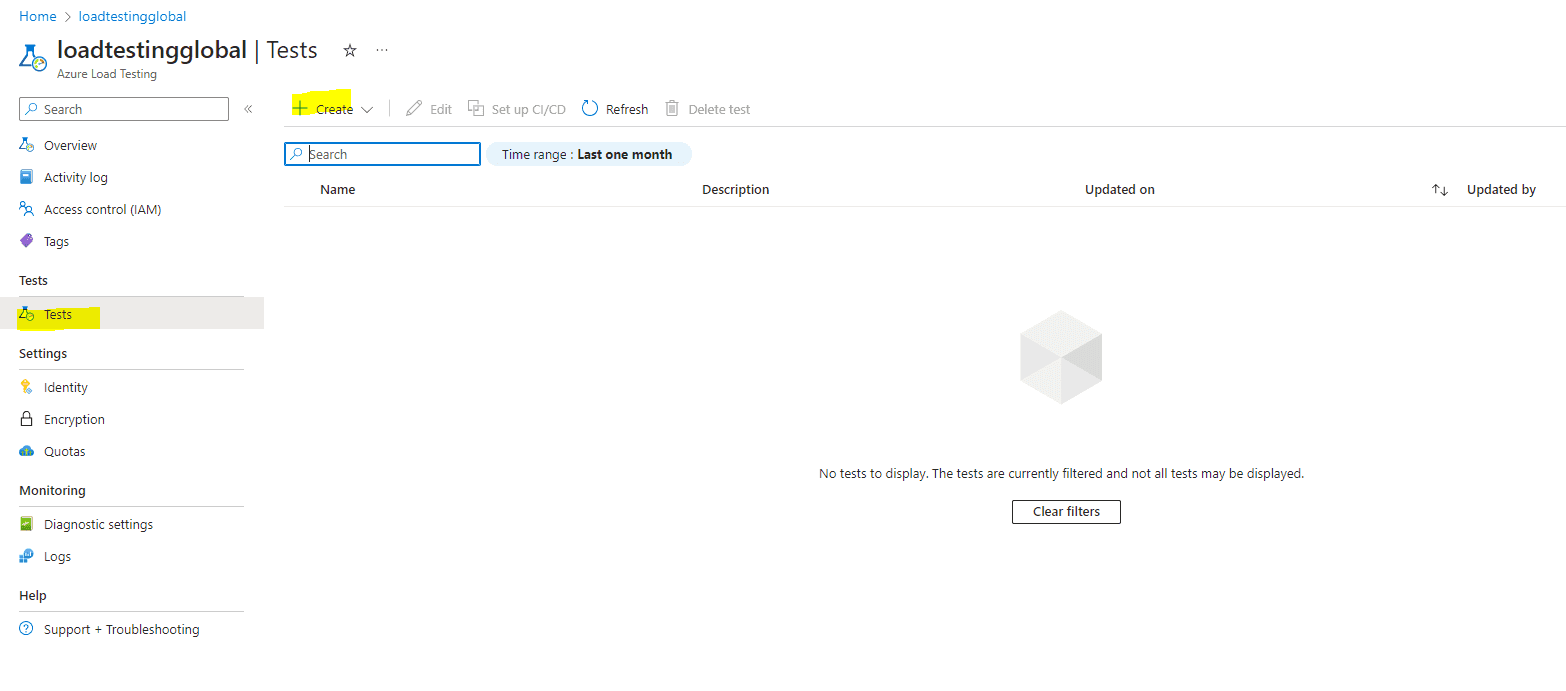

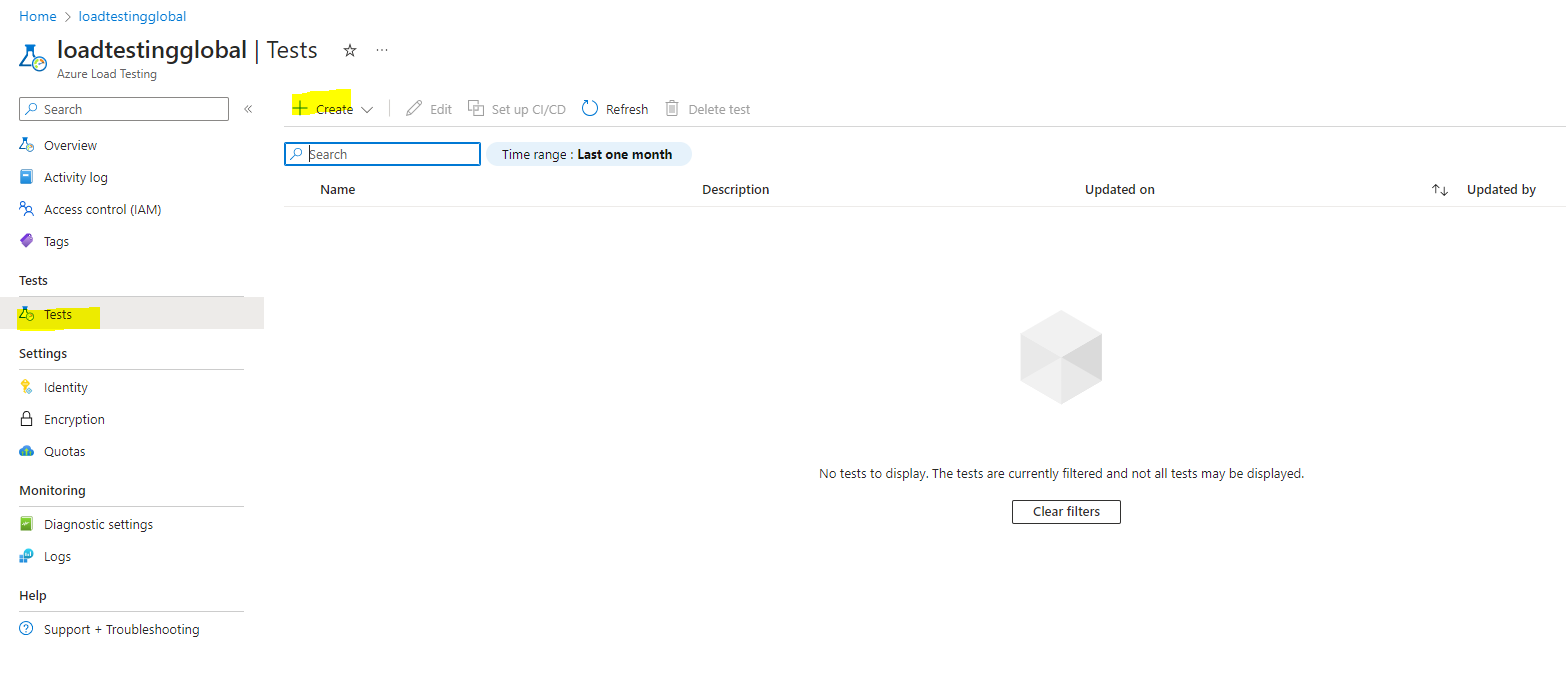

Accedemos al servicio, y en el apartado de Test, seleccionamos crear nuevo Test.

De primeras ya el sistema nos va a preguntar si lo creamos en modo 'Rapido' desde la UI, o cargamos un test ya JMeter que estemos utilizando en local por ejemplo.

Nosotros vamos a utilizar la UI para entender bien al 100% el servicio, y todas las configuraciones que tiene, ya que si vais por el fichero algunos pasos los auto-configura.

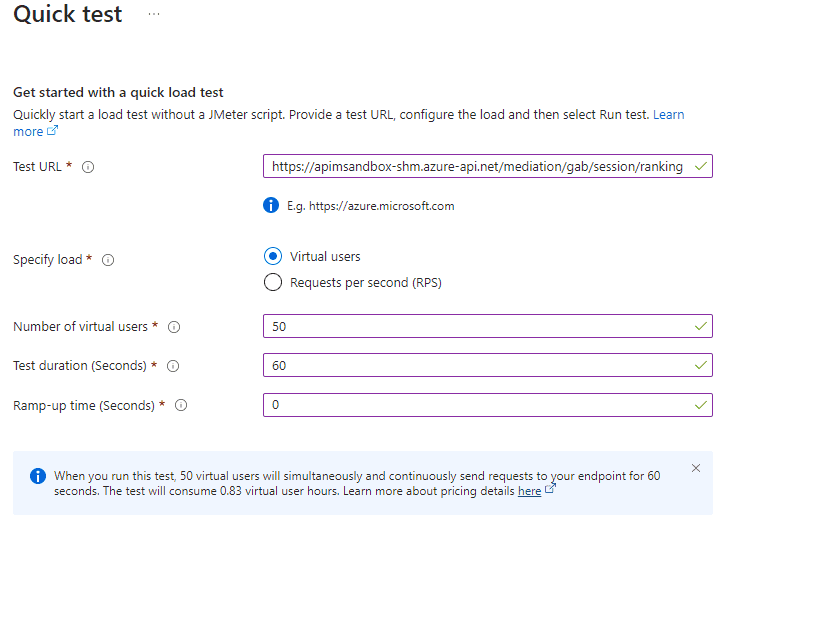

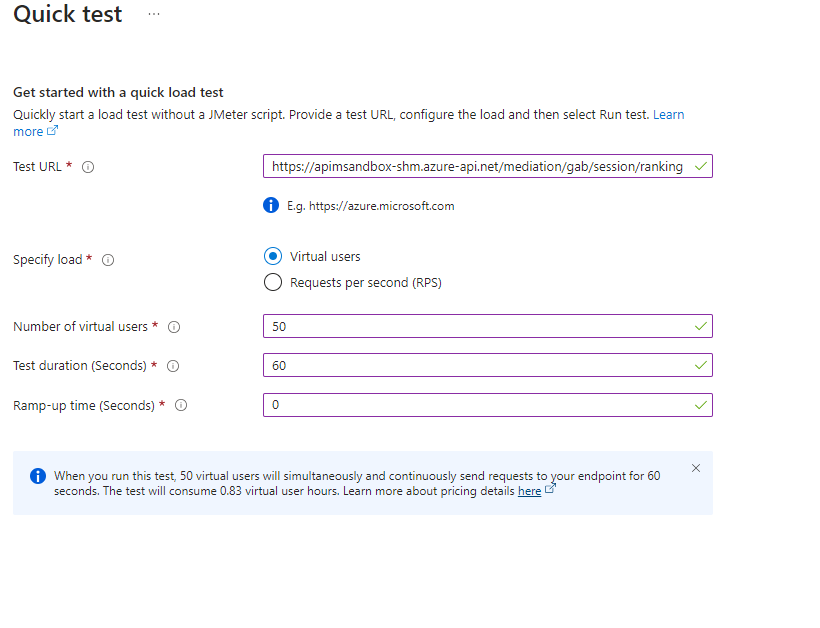

Deberemos introducir los siguientes datos:

• Test Url: En este caso la url de nuestro API Rest en APIM.

• Tipo de carga: por numero de usuarios con concurrentes o por NPS (num peticiones por segundo).

• Duración del test en segundos.

• Ramp-Up: Esto te permite elegir cuanto tiempo quieres se tome el sistema para lanzar el total de peticiones configuradas, por si queremos darle un incremental a la carga.

Imaginemos que configuramos 50 usuarios concurrentes, sin Ramp-up por no complicar la lectura, y una duración de 60 segundos de test.

Si seleccionamos crear el test, automáticamente ejecuta el test y empieza hacer peticiones al sistema, así que antes tener todo preparado no os pille con el servicio no disponible.

Interpretando un poco los datos, del primer test, configurando el report

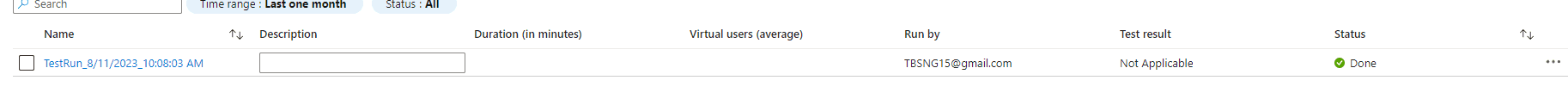

Una vez ha terminado el test, en el menú de ejecuciones, podemos ver el resultado del mismo y explorar los primero datos.

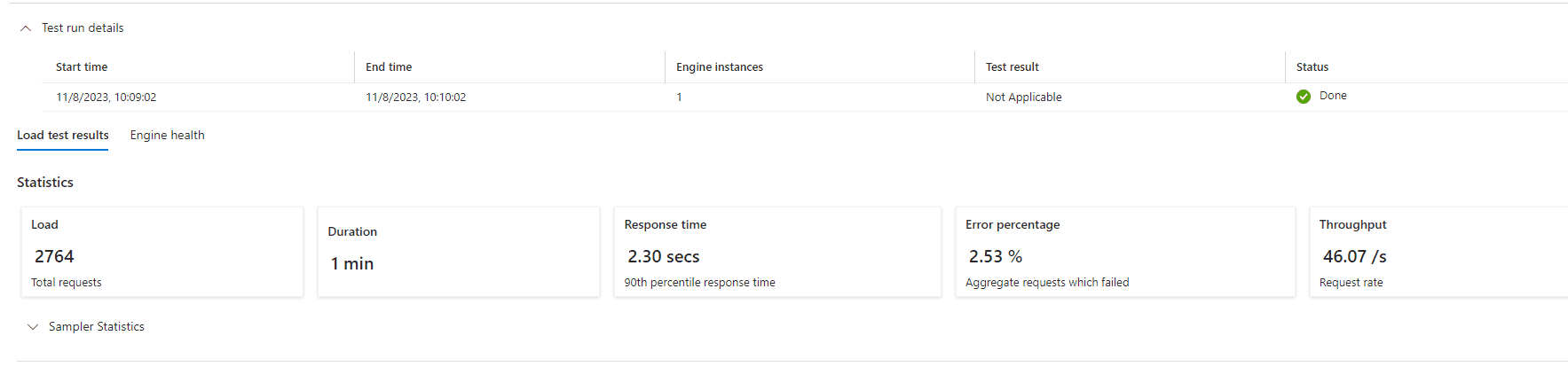

Una vez accedemos, vemos un resumen con una serie de KPIS que nos indican como de bien que ha ido el test.

Podemos ver que se han ejecutado 2764 llamadas en un minuto, y que el tiempo de respuesta es de cerca de 1 segundo, ¿Dónde estan mis famosos 190 ms?, y con picos de 3,33 segundos. El porcentaje de error además esta por encima del 2%, lo cual nos hace intuir que el problema de la latencia puede ser porque alguno de los sistemas no está escalando de forma correcta.

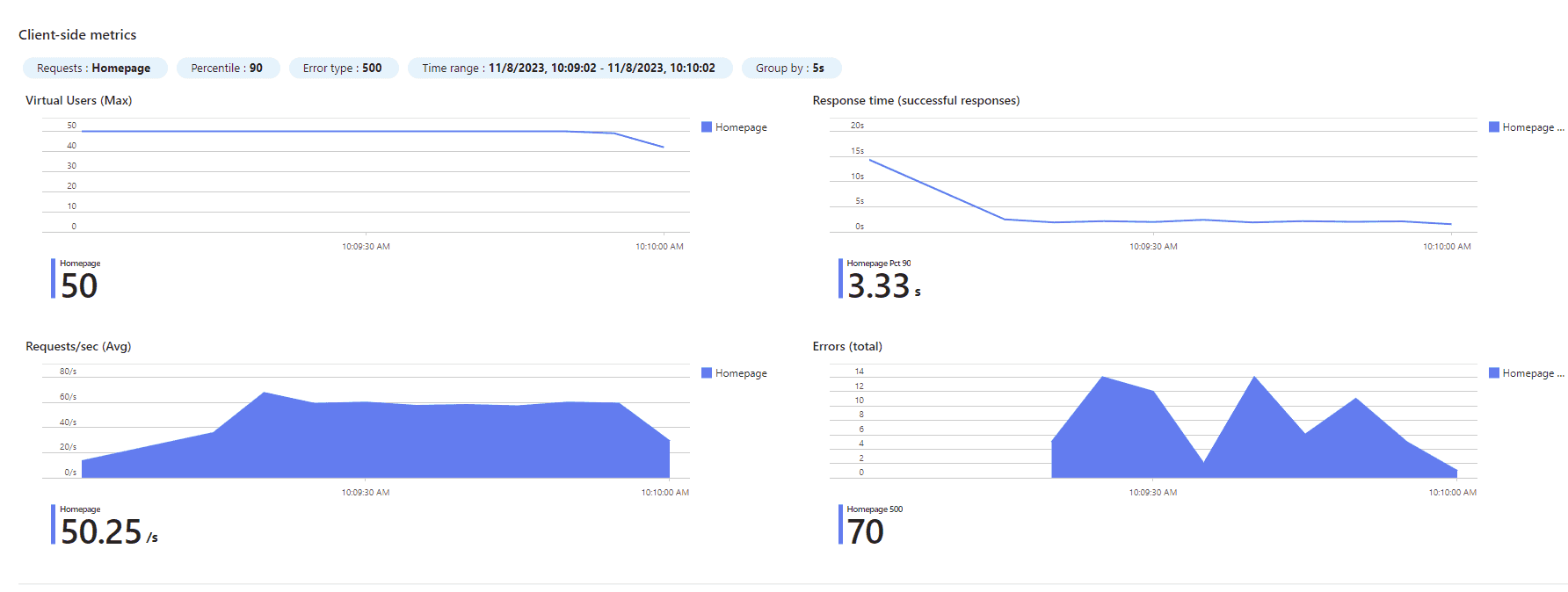

Además Azure Load Testing te da, datos precisos de que ha hecho para que podamos entender la naturaleza de nuestra prueba, como peticiones por segundo, numero de usuario concurrentes, podemos ver como se ha lanzado la prueba si total o con ramp-up ..., es muy completo.

¿Pero como vemos ahora que es lo que está escalando peor?

Para esto, vamos a configurar mejor nuestro test, para que podamos ver más información tras la ejecución, y así poder deducir que servicio debemos escalar mejor.

Configuración de nuestro test

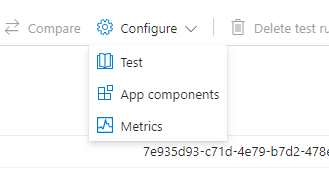

Para esta parte accedemos a la parte de configuración del test, y evaluamos que tipo de cosas extras le podemos añadir después de la primera ejecución.

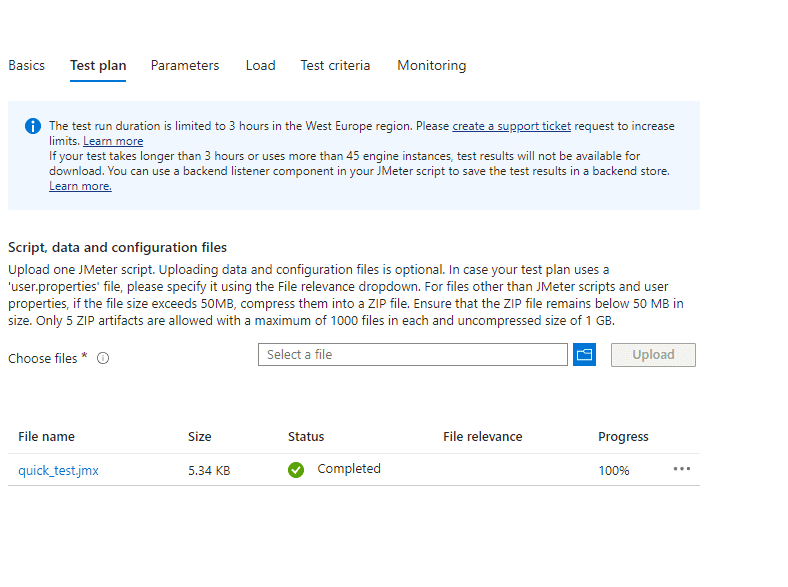

• Podemos analiza el JMeter configurado, incluso subir uno nuevo para editar nuestro test (versión experto, por ahora mejor por la UI).

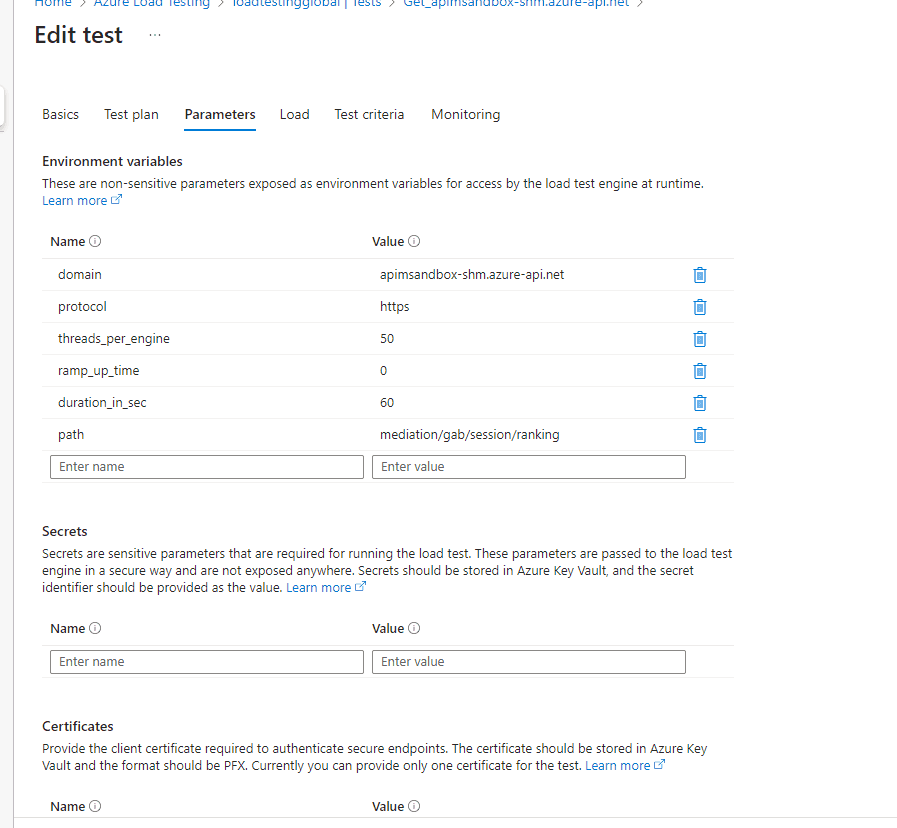

• Podemos configurar parámetros tales como query string, re-configurar los usuarios concurrentes, o modificar el path de ejecución de nuestro Test Url, por si aplicamos cambios en nuestro API Rest, no perdiendo así el test.

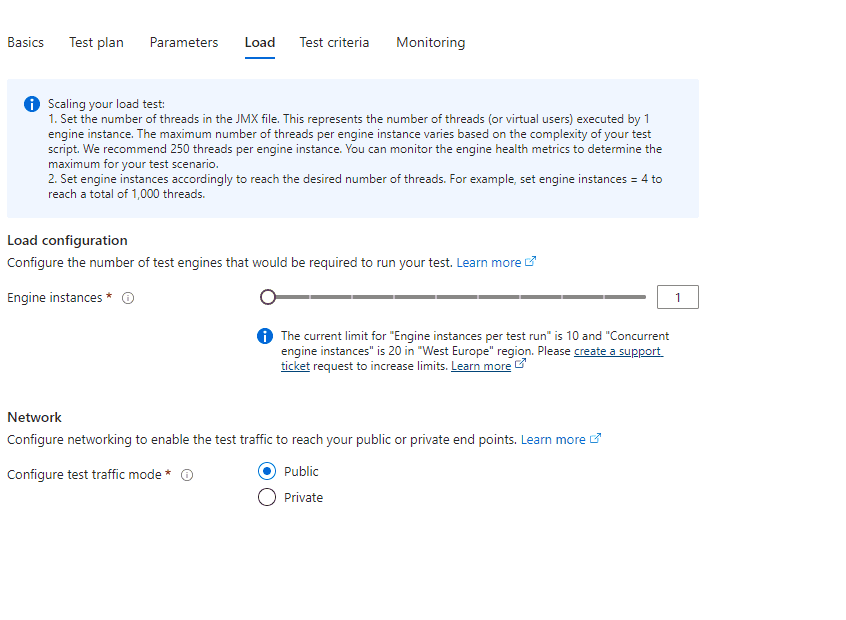

• Load instance, o lo que es lo que dijimos al principio elegir desde cuantos Engines, queremos lanzar la prueba. Tenemos un limite de 250 threads por Engine de base en el servicio, por lo que si queremos mas pruebas concurrentes podemos añadir Engines a nuestro test, hasta un máximo de 10 Engines por Test, y un máximo de 20 Engines por Servicio en West Europe por ejemplo.

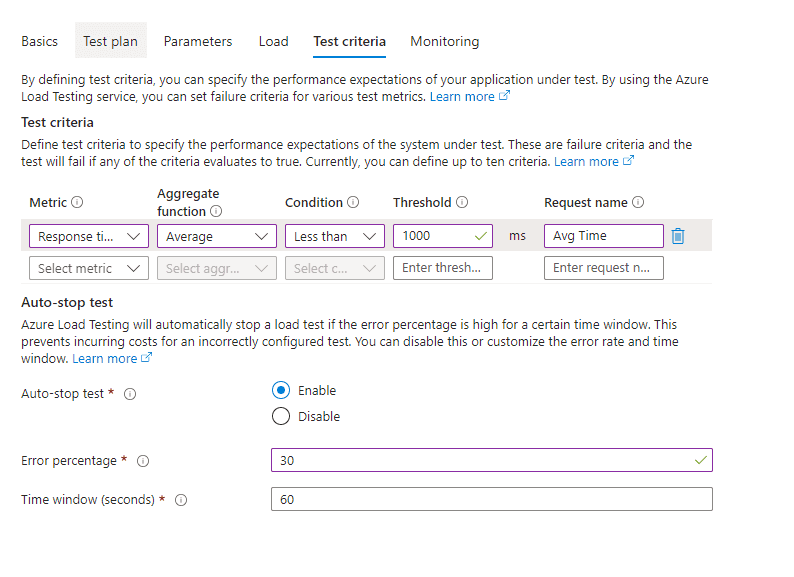

• Debemos configurar los Test Criteria, para mí la parte más atractiva del servicio. Podemos decirle a nuestro test, que KPI's medir para que en función de eso nos de un Suspenso o un Aprobado, y en caso de Fail-over detener la prueba para no hacer más sangre.



Por ejemplo para probar la resilencia de mi Arquitectura, he añadió una métrica que me obliga a tener los tiempos de respuesta medio del API por debajo del segundo, o en caso contrario me suspenderá el test.

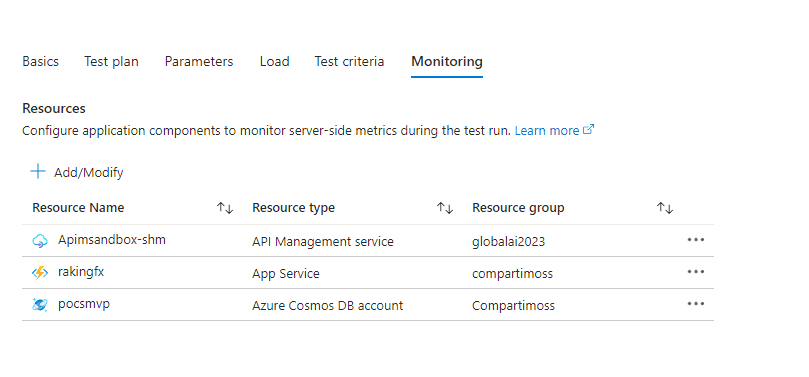

• Por último y posiblemente el más necesario dado nuestro problema de escalado es la parte de Monitorización. Para evitar manualidades en las pruebas o tener que bucear en exceso en Application Insight, vamos a añadir monitorización desde el test, a nuestro API Management, la Function App y el Servicio de Cosmos DB.

Si hemos configurado el Test tal cual la imagen anterior, podemos elegir en el apartado métricas de la configuración del Test, que tipo de indicadores medir de nuestros servicios, para añadir mas criterio de métrica a nuestros informes.

Evaluando nuestra arquitectura, después de un ciclo completo de Load Testing

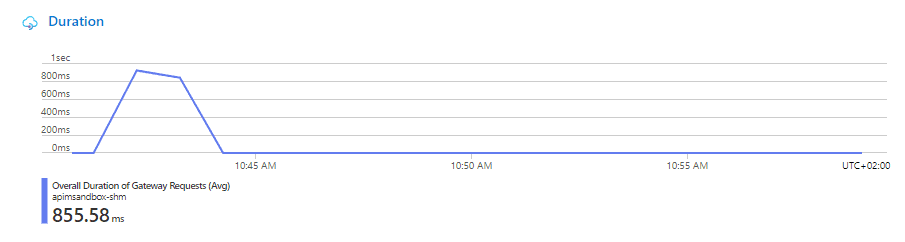

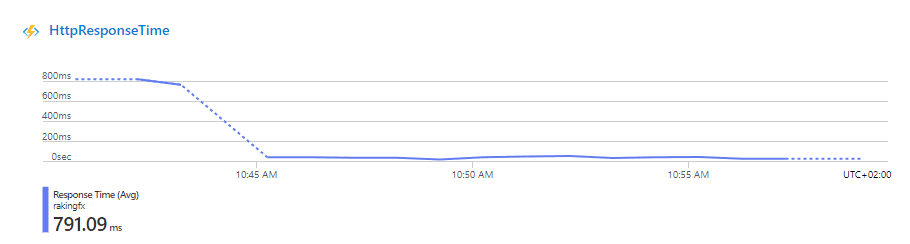

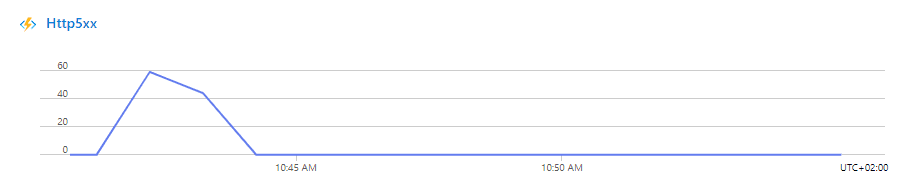

Ahora estamos en disposición de re-lanzar el test, con la misma configuración de la primera ejecución. Como era de esperar los errores 500 http van vinculados a que el CosmosDB no da para devolver tanta consulta de forma concurrente, y llega a máximos de consumo de R/Us.

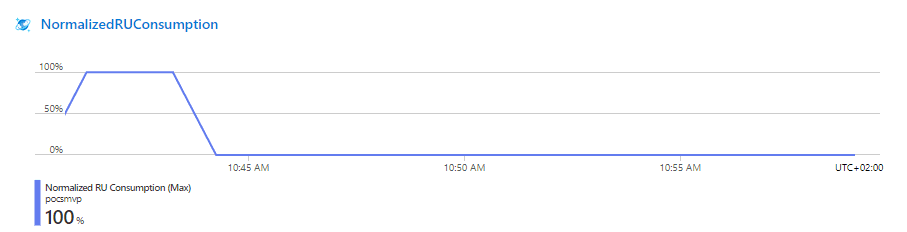

Además, la sobrecarga a 100% de capacidad de CosmosDB también provoca un pico de tiempo en las respuestas, de hay que, aunque pasemos el test, nos acercamos mucho al segundo con escasos 50 usuarios concurrentes.

Más datos una vez escalado escalando los sistemas y comparando soluciones de backend.

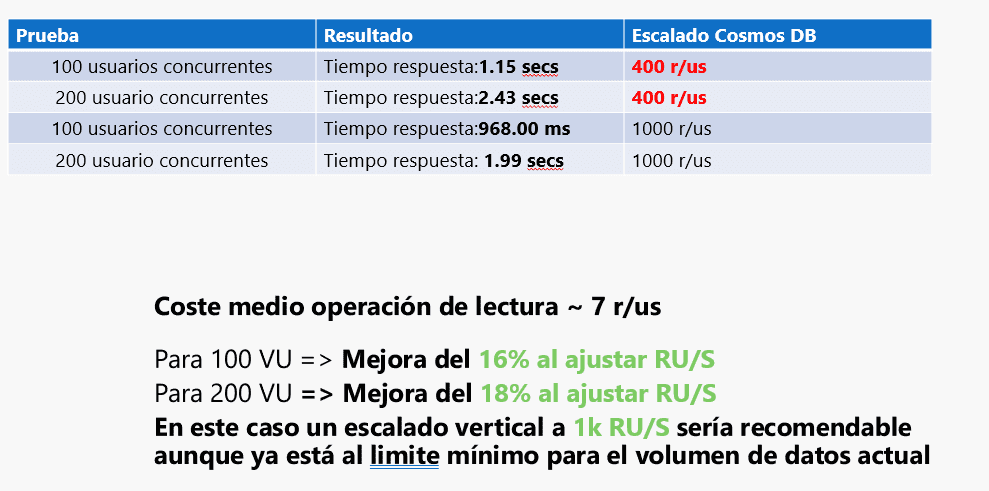

En la siguiente tabla podéis ver, como si ajustamos los escalados, podemos ver que las Fx dejan de romper el CosmosDB, que en mi opinión es el problema.

Esto quiere decir que usando Fx, tenemos que tener muy bien escalada la BBDD, ya que al ser un sistema serverless, puede lanzar hasta 200 instancias en paralelo, y como veis la base de datos llega a duplicar los tiempos de respuesta.

Además si recordamos el principio del artículos nos debatíamos entre si usar Fx o VM's como backend, ya que nuestro equipo estaba muy indeciso.
Una vez más Azure Load Testing nos permite tener datos para elegir.

Aunque parece mentira, y es contradictorio a lo que nos cuentan siempre, en este caso a nivel de Rendimiento y por impacto a nuestra Resilencia, sería mejor usar VM's con la arquitectura planteada por nuestro arquitecto. Claro está yo no voy a recomendar usar VM's de inicio porque son más caras y requieren un mantenimiento, pero si nos tiene que hacer pensar que no los mejores servicios todos juntos, nos van a dar la mejor arquitectura.

En este caso si queremos optar por usar Fx, posiblemente podemos ir a un plan de App Service para limitar el escalado horizontal que no necesitamos para un API, o bien pensar en encolar las peticiones entre el Fx y el ComosDB para poder atender al servicio, pero no sobrecargar en escritura. Para las lecturas igual cachear los resultados nos pueden dar aire en el CosmosDB.

La Resilencia y el Performance es muy importante

Podríamos decir que la Monitorización esta más que asumida, también podría decir que la Calidad de nuestras aplicaciones también se ve como algo necesario, de ahí que cada vez más canalizaciones se gobiernen desde un un role de Seguridad o QA, pero ¿Damos mimo a nuestras soluciones y exploramos los limites antes de ponerlo en producción?

Mi respuesta es no, casi nunca, ya que requiere de perfiles caros, que controlen toda la solución, mucho tiempo, mirar que solo para escribir un artículo tonto y una arquitectura mínima da para hablar un buen rato, y salen muchas cifras.

Mi consejo es que deberíamos dedicar cada vez más tiempo a este tipo de actividades, ya que al igual que automatizar despliegues nos ha mejorado la vida a nosotros y a nuestros clientes, no se puede permitir en el siglo XXI, servicios por encima del segundo, aplicaciones que no tienen patrones de plan b, o que dependan de que nada falle para que vayan perfectas..., la RESILENCIA es un aspecto a tener en cuenta en nuestros diseños y cada vez será más importante.

Para estas tareas, Azure Load Testing, es sin duda inmejorable, muy recomendable sin duda incorpóralo a nuestros pipeline y a nuestros ciclos de vida de desarrollo. Principalmente por dos motivos: porque es super sencillo usarlo, y porque es muy muy potente.

Sergio Hernandez Mancebo
Azure MVP
